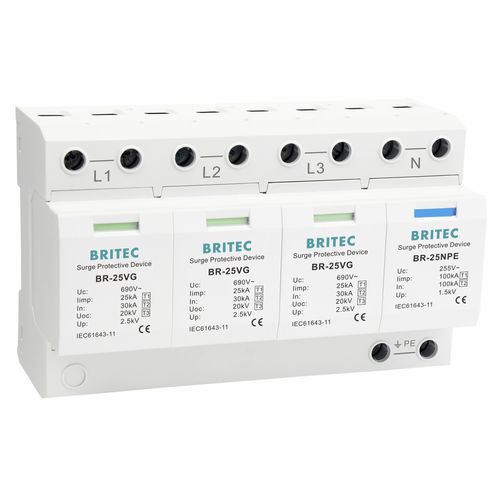

Limitatore di sovratensione di tipo 1 BR-25VG 3+1 series

di tipo 2di tipo 3classe I

Gli scaricatori di sovratensione BR-25VG soddisfano le classi di requisiti di Classe I e Classe II secondo la norma IEC 61643-11. Componenti potenti, adatti a tutti i tipi di sistemi di alimentazione comuni. Visualizzazione dello stato. L'unità è progettata per essere utilizzata tra la Zona O e la Zona 1 (secondo la definizione IEC62305-4 di area di protezione dai fulmini). Disponibile con segnalazione remota opzionale. Semplice montaggio su guida standard. L'uso di varistori ad alte prestazioni consente un rapido tempo di risposta e un basso livello di protezione. Applicazioni: - Questi dispositivi proteggono i sistemi di consumo a bassa tensione dalle sovratensioni. - È applicabile alla protezione contro i fulmini per il sistema di alimentazione in aree ad alto rischio di fulminazione (LPZ0B o l'interfaccia tra LPZ0B e LPZ1). - Applicato in SPD modulari di Classe I + Classe II (Classe B + C) per sistemi di alimentazione TT e TN-S. Installazione: - L'alimentazione deve essere interrotta prima dell'installazione. È vietato il funzionamento sotto tensione. - Si raccomanda di collegare un fusibile o un interruttore automatico in serie all'estremità anteriore della protezione dalle sovratensioni. - L'SPD è installato in parallelo all'ingresso dell'alimentazione nella scatola di distribuzione dell'edificio o nella sala apparecchiature. Il prodotto è installato su guida. Se le condizioni lo consentono, è possibile adottare la modalità di connessione Kevin. - Durante l'installazione, collegare il dispositivo secondo lo schema di installazione, dove L è la linea di fase, N è la linea di neutro e PE è la linea di terra. Non collegare erroneamente il dispositivo. Al termine dell'installazione, accendere l'interruttore automatico e verificare se lo stato di funzionamento è normale. - Quando l'SPD è in uso, controllare regolarmente lo stato della finestra di visualizzazione dei guasti.
