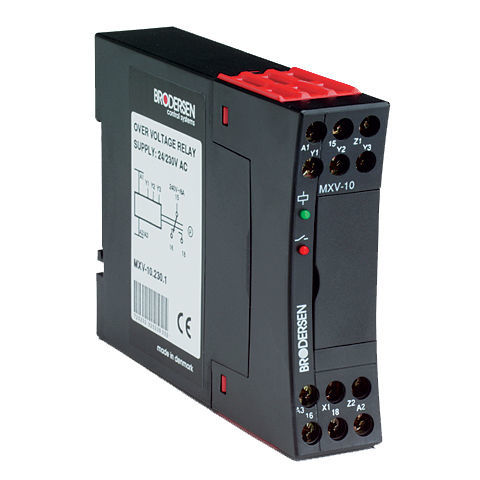

Relè di sicurezza MXV-10

di tensione1NA/NCAC/DC

MXV-10 Relè di tensione monofase Relè per il monitoraggio della tensione CA sulla rete di alimentazione, in base all'applicazione di apparecchiature sensibili alla tensione di alimentazione o come relè di allarme per il monitoraggio della tensione CC-batteria. Relè di tensione monofase per il rilevamento di sovratensione o sottotensione CA/CC Il relè viene fornito in due varianti per sovratensione e sottotensione. Sovratensione: Quando la tensione monitorata sale e raggiunge il setpoint stabilito, che viene regolato sul pannello frontale, il relè si attiva. Quando la tensione tensione scende e supera il setpoint, meno l'isteresi regolabile sul pannello frontale, il relè si disattiva regolabile sul pannello frontale, il relè si diseccita. Sottotensione: Quando la tensione monitorata si abbassa e raggiunge il setpoint determinato, regolato sul frontale, il relè si diseccita setpoint determinato, regolabile sul pannello frontale, il relè si attiva. Quando la tensione sale e supera il setpoint più l'isteresi, regolabile sul frontale, il relè si diseccita regolabile sul frontale, il relè si diseccita Esiste anche una funzione di blocco in cui il relè, dopo essersi eccitato, resta di alimentazione, indipendentemente dalla tensione d'ingresso, fino a quando il ponticello di blocco o la tensione d'esercizio non vengono scollegati tensione di funzionamento non viene scollegato. Tipicamente utilizzata nei circuiti di sicurezza. La funzione di contatto del relè può anche essere invertita. Il relè è dotato di un'uscita analogica da 2-10 VDC che, se collegata a un voltmetro esterno, può essere a un voltmetro esterno, può essere utilizzata per la regolazione accurata del setpoint setpoint. Caratteristiche - Monitoraggio di 1-500VAC/DC in 5 gamme in un'unica versione. - Setpoint regolabile. - Isteresi regolabile dello 0,5-20%. - Funzione di blocco automatico (latch). - Inversione della funzione del relè. - Uscita SPDT e 2-10VDC con riferimento al setpoint. - Tensione di alimentazione 24VDC, 24/115VAC o 24/230VAC.
