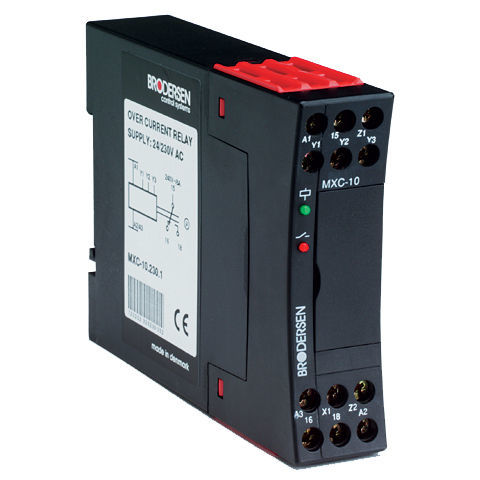

Relè di corrente monofase per il rilevamento di un livello di corrente CA o CC.
Quando la corrente monitorata sale e raggiunge il setpoint determinato, regolato sul pannello frontale, il relè si attiva
determinato, che viene regolato sul pannello frontale, il relè si attiva.
Quando la corrente scende e supera il setpoint, meno l'isteresi regolabile sul pannello frontale, il relè si attiva
isteresi regolabile sul pannello frontale, il relè si diseccita.
Con la funzione di relè invertito, il relè interno funziona in modo opposto.
Il relè di corrente è dotato di una funzione di blocco in cui il relè, dopo essersi attivato, resta
dopo essersi eccitato, il relè rimane eccitato, indipendentemente dalla corrente di ingresso, fino a che
finché il ponticello di blocco o la corrente di esercizio non vengono scollegati. Tipicamente
utilizzato nei circuiti di sicurezza.
Caratteristiche
- Monitoraggio di 10mA - 5A CA/CC in 5 intervalli.
- Setpoint regolabile.
- Isteresi regolabile 3-35%.
- Funzione di blocco automatico (Latch).
- Inversione della funzione del relè.
- Uscita SPDT.
- Tensione di funzionamento 24VDC , 24VAC, 115VAC, 230VAC o 400VAC.
---
