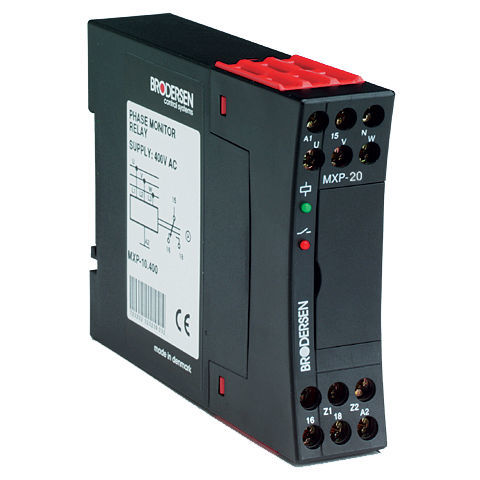

Relè di sorveglianza di tensione MXP-20

di sequenza di fasidi potenzaAC

Un relè per il monitoraggio di un'alimentazione CA trifase con o senza neutro Neutro. Il relè controlla che tutte le fasi siano disponibili e nella corretta sequenza L1, L2, L3 (U, V, W) sequenza di fase corretta L1, L2, L3 (U,V,W), che nessuna delle fasi sia spostata di oltre 20° l'una rispetto all'altra e che una o più fasi non siano che nessuna delle fasi sia spostata di più di 20° l'una rispetto all'altra e che una o più tensioni di fase non siano delle tensioni di fase non siano troppo basse. Quando tutti e tre i criteri di monitoraggio sono soddisfatti, il relè si attiva. Se uno o più criteri non sono soddisfatti se uno o più criteri non sono soddisfatti, il relè si diseccita e un LED rosso indica il guasto. Limiti fissi per l'attivazione e la disattivazione del relè a uscita singola. Con il collegamento del neutro, le capacità di misura sono ottimali, in quanto Il neutro funziona come riferimento di misura. Senza Neutro, il relè di monitoraggio delle fasi di monitoraggio delle fasi genera un riferimento di neutro dalle fasi collegate fasi collegate. Caratteristiche: - Monitoraggio di - Rotazione delle fasi - Spostamento di fase inferiore a 20° - Bassa tensione - Uscita SPTD. - Tensione di funzionamento attraverso le fasi L2 e L3 (V e W). - Ritardo= 0,5s per prevenire eccitazioni e diseccitazioni errate causati da interferenze di cortocircuito.
