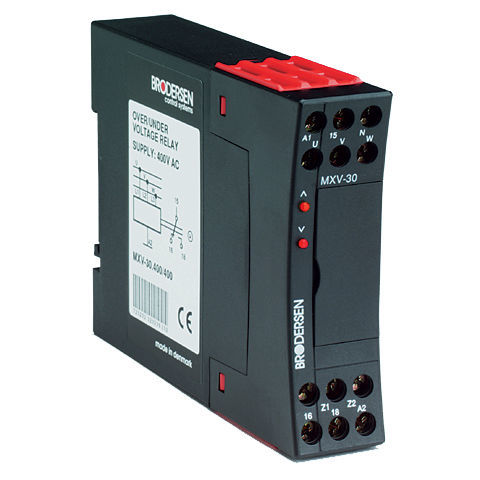

Relè di sicurezza MXV-30

di tensione1NA/NCtrifase

Un relè per il monitoraggio di un'alimentazione CA trifase con/senza neutro Neutro. Quando la tensione delle 3 fasi U,V,W (L1, L2, L3) rientra nell'intervallo, regolabile sul frontale, il relè si attiva all'interno dell'intervallo, regolabile sul frontale, il relè viene eccitato. Se una o più tensioni di fase si spostano al di fuori dei limiti, il relè si diseccita diseccitazione del relè. Un LED indica la sovratensione o la sottotensione. Quando tutte le tensioni rientrano nei limiti, il relè si riattiva. Esiste anche una funzione di blocco in cui il relè, dopo essersi diseccitato, rimane diseccitato, indipendentemente dalla diseccitato rimarrà diseccitato, indipendentemente dalla tensione di ingresso, fino a quando il ponticello di blocco o la tensione di esercizio non verranno finché non viene scollegato il ponticello di blocco o la tensione di esercizio. Tipicamente utilizzato nei circuiti di sicurezza. L'indicazione a LED è ancora disponibile quando il dispositivo è bloccato. Con il collegamento del neutro le capacità di misura sono ottimali, in quanto Il neutro funziona come riferimento di misura. Senza neutro, il relè di monitoraggio di monitoraggio delle fasi genera un riferimento di neutro dalle fasi collegate fasi collegate. Nota: 3x400 fornisce una tensione nominale tra le fasi di 400VAC. La tensione tra fase e neutro sarà di 230V CA. Caratteristiche - Monitoraggio di sovratensione e sottotensione, su alimentazione trifase con o senza neutro. - Limiti di tensione superiore e inferiore regolabili (80-99% /101-120% di Un) Un). - Blocco automatico (Latch). - Uscita SPDT. - Tensione di funzionamento separata 230V AC o 400V AC.
