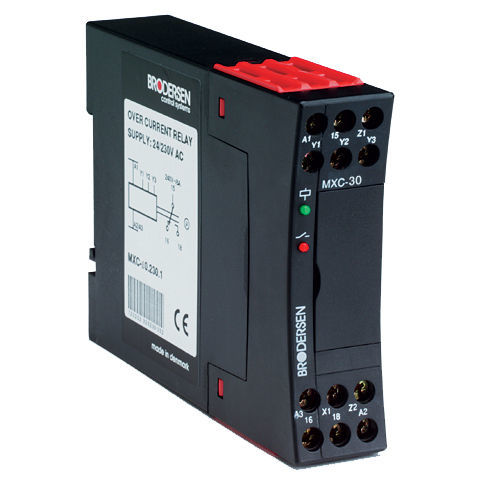

Relè di sorveglianza di tensione MXC-30

di corrente1NA/NCAC

Un relè per la corrente alta di CA o di CC di controllo collegando transformator corrente di CA con la corrente secundary di CA 0-1,0A o uno shunt di CC con la differenza de potenziale di CC 0-60mV. Il relè è trasportato nelle due variazioni per sopra-o in tendenza occulta. Sovracorrente: Quando la corrente controllata aumenta e raggiunge il del punto vincente risoluto, che è registrato sul pannello frontale, il relè si eccita. Quando la corrente cade e passa il del punto vincente, meno l'isteresi che è registrabile sulla parte anteriore, il relè si diseccita. Tendenza occulta: Quando le gocce e le portate che correnti controllate il del punto vincente risoluto, che è registrato sul pannello frontale, il relè si eccita. nWhen gli aumenti ed i passaggi correnti il del punto vincente, più l'isteresi che è registrabile sulla parte anteriore, il relè si diseccita là è inoltre una funzione del fermo dove il relè dopo l'eccitazione rimarrà eccitato, senza riguardo alla corrente di input, fino al ponticello del fermo o la tensione di funzionamento è disconnected. Utilizzato tipicamente nei circuiti di sicurezza. La funzione del contatto del relè può anche essere invertita. Il relè ha un analogo, 2-10V la CC, uscita che una volta collegata ad un voltmetro esterno può essere usata per la registrazione esatta di del punto vincente.
