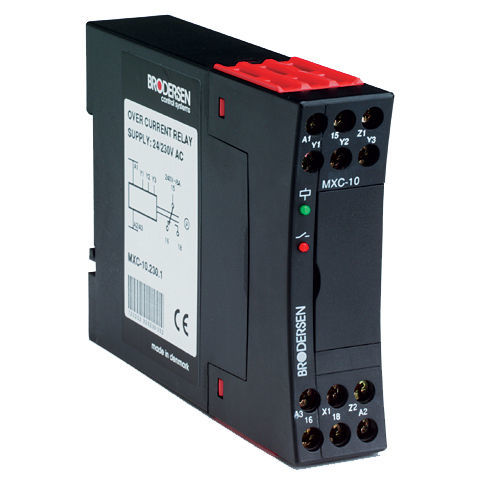

Il relè di corrente monofase MXC-10 di Brodersen è un relè per il monitoraggio del fuori carico in applicazioni con una corrente AC e DC relativamente bassa, fino a 2A AC/DC. Il relè può essere utilizzato come relè di allarme per il rilevamento di sovraccarichi di breve durata grazie alla funzione di blocco. Il relè può essere utilizzato anche per correnti CA più elevate con uno shunt esterno o un trasformatore di corrente.
Un relè per il monitoraggio della corrente CA o CC tramite uno shunt interno.
Il relè viene fornito in due varianti per sovracorrente o sottocorrente.
Sovracorrente:
Quando la corrente monitorata aumenta e raggiunge il setpoint determinato, che viene regolato sul
determinato, che viene regolato sul pannello frontale, il relè si attiva.
Quando la corrente scende e supera il setpoint, meno l'isteresi regolabile sul pannello frontale, il relè si diseccita.
Sottocorrente:
Quando la corrente monitorata scende e raggiunge il setpoint determinato, che viene regolato sul pannello frontale
setpoint determinato, regolabile sul pannello frontale, il relè si attiva.
Quando la corrente sale e supera il setpoint, più l'isteresi regolabile sul frontale, il relè si diseccita
regolabile sul pannello frontale, il relè si diseccita
Esiste anche una funzione di blocco in cui il relè, dopo essersi eccitato, rimane
il relè, indipendentemente dalla corrente di ingresso, rimarrà eccitato fino a quando il ponticello di blocco
o fino a quando non viene scollegata la tensione di esercizio. Tipicamente utilizzato nei circuiti di sicurezza
sicurezza. La funzione di contatto del relè può anche essere invertita.
Il relè dispone di un'uscita analogica da 2-10 V CC che, collegata a un voltmetro esterno, può essere utilizzata per la regolazione accurata del setpoint
regolazione accurata del setpoint.
Caratteristiche
- Monitoraggio di 4mA - 2A AC/DC, in 5 gamme, in un'unica versione.
- Setpoint regolabile.
- Isteresi regolabile 0,5-20%.
- Funzione di blocco automatico (Latch).
- Inversione della funzione di relè.
---
