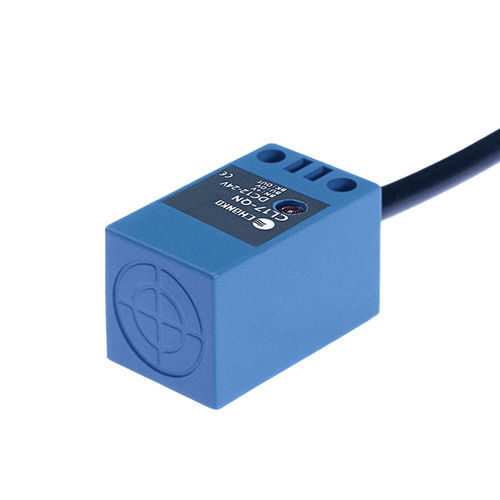

Sensore di prossimità induttivo CL17-QN5DN1quadratocon uscita a semiconduttorecon funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- quadrato
- Segnale di uscita
- con funzione di commutazione, NPN, con uscita a semiconduttore
- Connessione elettrica
- fili scoperti
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- a filo
- Materiale
- in plastica, in PVC
- Livello di protezione
- IP67
- Altre caratteristiche
- 3 cavi
- Lunghezza
30 mm
(1,18 in)- Larghezza
17 mm
(0,67 in)- Range di misura
0,5 cm
(0,2 in)- Temperatura di processo
Min.: -25 °C
(-13 °F)Max.: 70 °C
(158 °F)
Descrizione
Panoramica del prodotto
Specifiche principali
Meccanico / Elettrico
Ambiente operativo
Applicazioni consigliate
Caratteristiche tecniche
- Nome prodotto: Sensore di prossimità induttivo serie CL17
- Modello: CL17-QN5DN1
- Tipo: Standard
- Distanza di rilevamento: 5 mm
- Forma: Quadrata
- Principio di rilevamento: Induttivo
- Dimensioni: 17×17×30 mm
- Uscita: NPN NO
Specifiche principali
- Lunghezza cavo: 2 m (cavo sagomato)
- Direzione di rilevamento: Frontale
- Frequenza di risposta: 500 Hz
- Tempo di risposta: 1 ms
- Oggetti rilevabili: Metallo
- Accessori: Certificato di conformità
- isteresi: <10% della distanza di rilevamento
- Oggetto di prova standard: Ferro 17×17×1 mm
- Deriva termica: Variazione <±10% su -25 a +70°C (rif. +23°C)
- Materiali: Scocca in ABS resist. al calore; cavo PVC
Meccanico / Elettrico
- Uscita: NPN NO
- Tensione di alimentazione: DC 12–24 V
- Alimentazione: 3 fili DC
- Grado di protezione: IP67
- Connessione: Cavo sagomato
- Tipo di segnale: Segnale di commutazione
- Modalità di funzionamento: Normalmente aperto (NO)
- Montaggio: Non incassato
- Consumo: <15 mA
- Indicatore: LED rosso di uscita
- Circuiti di protezione: Protezione da cortocircuito e sovratensioni
- Influenza della tensione: Variazione distanza <±1% per ±15% variazione di alimentazione
- Corrente di carico: <100 mA
- Resistenza di isolamento: >50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s², X/Y/Z 3 urti
- Tensione di isolamento: AC 1000 V 50/60 Hz 1 min
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, X/Y/Z 2 h
- Peso: circa 58 g
Ambiente operativo
- Temperatura ambiente: -25 a +70°C
Applicazioni consigliate
- Produzione elettronica (3C)
- Sistemi di parcheggio automatizzati
- Logistica e magazzinaggio
Caratteristiche tecniche
- Serie: CL17
- Distanza di rilevamento: 5 mm
- Principio: Induttivo
- Dimensioni: 17×17×30 mm
- Cavo: 2 m (molded)
- Uscita: NPN NO
- Alimentazione: DC 12–24 V, 3 fili
- IP: IP67
- Tempo di risposta / frequenza: 1 ms / 500 Hz
- Target: Metallo (standard: ferro 17×17×1 mm)
- Materiali: Scocca ABS resistente al calore, cavo PVC
- Temperatura di funzionamento: -25 a +70°C
- Peso: ~58 g
