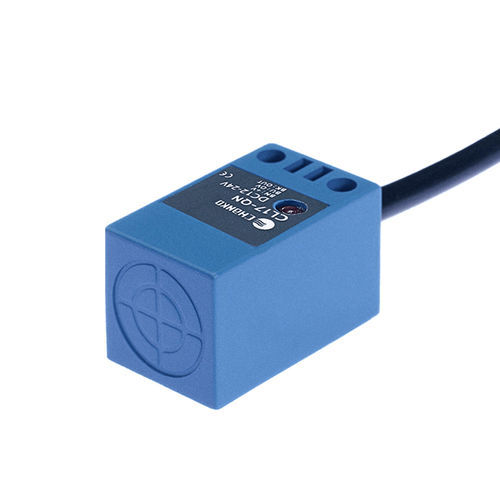

Sensore di prossimità induttivo CL17-QN8DN1quadratoNPNa filo
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- quadrato
- Segnale di uscita
- NPN
- Montaggio
- a filo
- Livello di protezione
- IP67
- Altre caratteristiche
- 3 cavi
- Lunghezza
34 mm
(1,34 in)- Larghezza
17 mm
(0,67 in)- Range di misura
0,8 cm
(0,31 in)- Temperatura di processo
Min.: -25 °C
(-13 °F)Max.: 70 °C
(158 °F)
Descrizione
Nome del prodotto
Caratteristiche principali
Specifiche tecniche
Parametri meccanici ed elettrici
Ambiente di esercizio
- Modello: CL17-QN8DN1
- Serie: sensori di prossimità induttivi serie CL17
Caratteristiche principali
- Tipo: standard
- Distanza di rilevamento: 8 mm
- Forma: quadrata
- Principio: induttivo
- Dimensioni: 17×17×34 mm
- Uscita: NPN, normalmente aperto (NO)
- Lunghezza cavo: 2 m (cavo stampato)
- Grado di protezione: IP67
Specifiche tecniche
- Oggetto rilevabile: metallo (pezzo di prova standard: ferro 24×24×1 mm)
- isteresi / ripetibilità: < 10% della distanza di rilevamento
- Influenza della temperatura: ±10% nell'intervallo -25 a +70 °C (rif. +23 °C)
- Frequenza di risposta: 500 Hz
- Tempo di risposta: 1 ms
Parametri meccanici ed elettrici
- Alimentazione: DC 12–24 V, 3 fili DC
- Assorbimento: < 15 mA
- Corrente massima di carico: < 100 mA
- Protezioni: protezione da cortocircuito e da sovratensione
- Resistenza di isolamento: > 50 MΩ (DC 500 V)
- Tensione di tenuta: AC 1000 V, 1 min
- Resistenza agli urti: 500 m/s², 3 urti in X/Y/Z
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, 2 h per asse
- Indicatore: LED di uscita rosso
- Connessione: cavo stampato
- Montaggio: non a filo (non incassato)
- Peso: circa 58 g
Ambiente di esercizio
- Temperatura di esercizio: -25 a +70 °C
