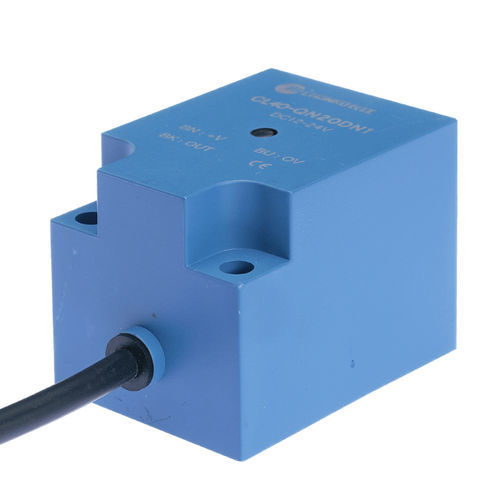

Sensore di prossimità induttivo CL40-QN20DN1quadratocon funzione di commutazioneNPN
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- quadrato
- Segnale di uscita
- con funzione di commutazione, NPN
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- a filo
- Materiale
- in plastica, in PVC
- Livello di protezione
- IP67
- Altre caratteristiche
- 3 cavi
- Lunghezza
57 mm
(2,24 in)- Larghezza
40 mm
(1,57 in)- Range di misura
2 cm
(0,79 in)- Temperatura di processo
Min.: -25 °C
(-13 °F)Max.: 70 °C
(158 °F)
Descrizione
Panoramica del prodotto
Specifiche principali
Parametri meccanici / elettrici
Ambiente di impiego
Accessori
Specifiche tecniche
- Modello: CL40-QN20DN1
- Serie: sensori di prossimità CL40
- Principio di rilevamento: induttivo (per obiettivi metallici)
- Forma del corpo: quadrata
- Dimensioni: 40 × 40 × 57 mm
Specifiche principali
- Tipo di prodotto: standard
- Portata (distanza di rilevamento): 20 mm
- Lunghezza cavo: 2 m
- Direzione di rilevamento: frontale
- Frequenza di risposta: 160 Hz
- Tempo di risposta: 3 ms
- Obiettivo standard: ferro 60 × 60 × 1 mm
- Isterezio: ≤ 10 % della distanza di rilevamento
- Dériva termica: ±10 % rispetto a +23 °C nell'intervallo -25 a +70 °C
Parametri meccanici / elettrici
- Uscita: NPN NO (normalmente aperto)
- Tensione di alimentazione: DC 12–24 V
- Alimentazione: 3 fili DC
- Connessione: cavo stampato
- Tipo di segnale: commutazione
- Installazione: non incassata
- Classe di protezione: IP67
- Assorbimento: < 15 mA
- Corrente di carico: < 100 mA
- Indicatore: LED di uscita rosso
- Circuiti di protezione: protezione da cortocircuito e sovratensione
- Influenza della tensione: variazione della distanza di rilevamento ±1 % entro ±15 % di variazione di alimentazione
- Resistenza di isolamento: ≥ 50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s², 3 volte per asse X, Y, Z
- Rigidità dielettrica: AC 1000 V 50/60 Hz 1 min tra parti in tensione e scocca
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, 2 h per asse
- Peso: ca. 198 g
- Materiali: scocca ABS resistente al calore; cavo PVC
Ambiente di impiego
- Temperatura di esercizio: -25 a +70 °C
- Oggetti rilevabili: oggetti metallici
Accessori
- Certificato
Specifiche tecniche
- Modello: CL40-QN20DN1
- Tipo: standard
- Principio di rilevamento: induttivo
- Portata: 20 mm
- Dimensioni: 40 × 40 × 57 mm
- Lunghezza cavo: 2 m
- Uscita: NPN NO
- Tensione di alimentazione: DC 12–24 V
- Assorbimento: <15 mA
- Corrente massima di carico: <100 mA
- Protezione: IP67
- Tempo di risposta: 3 ms
- Temperatura di esercizio: -25 a +70 °C
- Materiali: scocca ABS resistente al calore, cavo PVC
- Peso: ca. 198 g
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
Vedi tutti i cataloghi di CHANKO SENSORAltri prodotti CHANKO SENSOR

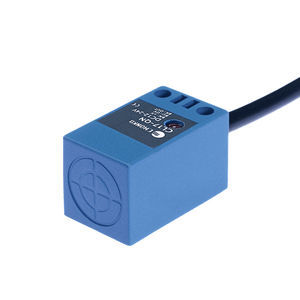

CL Series Square Inductive Proximity Sensor -
