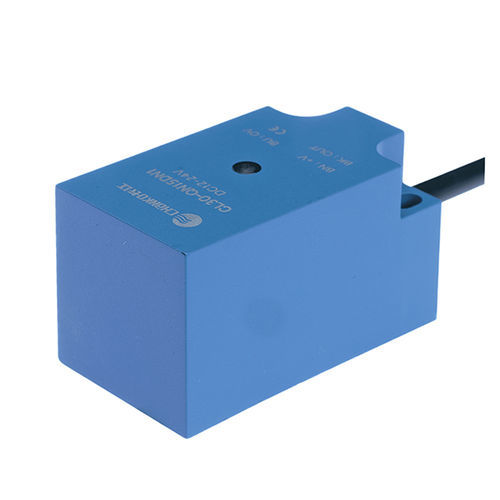

Sensore di prossimità induttivo CL30-QN10DN1quadratoNPNDC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- quadrato
- Segnale di uscita
- NPN
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- a filo
- Materiale
- in plastica, in PVC
- Altre caratteristiche
- senza contatto, 3 cavi
- Lunghezza
57 mm
(2,24 in)- Larghezza
30 mm
(1,18 in)- Range di misura
1 cm
(0,39 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Nome e serie del prodotto
Panoramica
Specifiche tecniche
Ambiente di utilizzo
Rilevamento e accessori
Documentazione
Materiali
- Modello: CL30-QN10DN1
- Serie: sensori di prossimità induttivi CL30
Panoramica
- Tipo: sensore di prossimità induttivo standard
- Distanza di rilevamento: 10 mm
- Forma: quadrato
- Principio: induttivo (rilevamento metalli)
- Dimensioni: 30×30×57 mm
- Uscita: NPN normalmente aperto (NPN NO)
- Lunghezza del cavo: 2 m
- Direzione di rilevamento: frontale
- Frequenza di risposta: 500 Hz
- Tempo di risposta: 1 ms
Specifiche tecniche
- Tensione di alimentazione: DC 12–24 V (3 fili)
- Connessione: cavo sagomato
- Grado di protezione: IP67
- Tipo di segnale: contatto pulito
- Montaggio: non a filo (non-flush)
- Assorbimento: <15 mA
- Indicatore: LED di uscita rosso
- Protezione: protezione da cortocircuito e sovratensione
- Influenza della tensione: variazione di rilevamento ±1% per ±15% di variazione di alimentazione
- Corrente di carico max: <100 mA
- Resistenza di isolamento: >50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s², 3 volte per asse X/Y/Z
- Tensione di prova: AC 1000 V 50/60 Hz per 1 min
- Resistenza alle vibrazioni: 10–55 Hz ampiezza doppia 1,5 mm, 2 h per asse
- Peso: circa 136 g
Ambiente di utilizzo
- Temperatura ambiente: -25 a +70 °C
- Deriva termica: ±10% nell'intervallo -25 a +70 °C (rif. +23 °C)
Rilevamento e accessori
- Oggetti rilevabili: metallici
- Oggetto di prova standard: ferro 30×30×1 mm
- isteresi: <10% della distanza di rilevamento
- Accessori: certificato di conformità
Documentazione
- Diagrammi di uscita e disegni dimensionali disponibili nella scheda prodotto (download)
- Manuale (PDF) e modello 3D (STP) scaricabili per installazione e progettazione
Materiali
- Scocca: ABS resistente al calore
- Cavo: PVC
