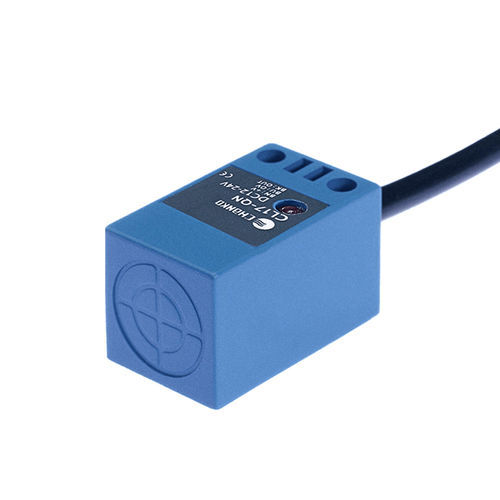

Sensore di prossimità induttivo CL17-QN5DN1quadratoNPNa filo
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- quadrato
- Segnale di uscita
- NPN
- Montaggio
- a filo
- Materiale
- in plastica, in PVC
- Altre caratteristiche
- 3 cavi
- Lunghezza
30 mm
(1,18 in)- Larghezza
17 mm
(0,67 in)- Range di misura
0,5 cm
(0,2 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Panoramica del prodotto
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente operativo
Applicazioni consigliate
Specifiche / riepilogo tecnico
- Serie: sensori di prossimità induttivi CL17
- Tipo: sensore induttivo quadrato standard
- Distanza di rilevamento: 5 mm
- Dimensioni: 17×17×30 mm
- Uscita: NPN normalmente aperto (NO)
Specifiche tecniche
- Lunghezza cavo: 2 m (cavo sagomato)
- Direzione di rilevamento: frontale
- Frequenza di risposta: 500 Hz
- Tempo di risposta: 1 ms
- Oggetti rilevabili: oggetti metallici (oggetto standard: ferro 17×17×1 mm)
- Isteresi: <10% della distanza di rilevamento
- Deriva termica: ±10% nell'intervallo -25 a +70 °C (rif. +23 °C)
- Materiali: corpo in ABS resistente al calore; cavo in PVC
- Accessori: certificato di conformità
Parametri meccanici / elettrici
- Tensione di alimentazione: DC 12–24 V
- Cablaggio: tre fili DC
- Grado di protezione: IP67
- Connessione: cavo sagomato
- Tipo di segnale: commutazione
- Modalità di funzionamento: normalmente aperto
- Montaggio: non incassato
- Consumo: <15 mA
- Indicatore: LED rosso di uscita
- Circuiti di protezione: protezione da cortocircuito e sovratensioni
- Influenza della tensione: variazione <±1% della distanza di rilevamento per ±15% di variazione dell'alimentazione
- Corrente di carico: <100 mA
- Resistenza di isolamento: >50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s² X/Y/Z, 3 volte
- Rigidità dielettrica: AC 1000 V 50/60 Hz 1 min
- Resistenza alle vibrazioni: 10–55 Hz ampiezza doppia 1,5 mm X/Y/Z 2 h
- Peso: circa 58 g
Ambiente operativo
- Temperatura di esercizio: -25 a +70 °C
Applicazioni consigliate
- Produzione elettronica 3C
- Sistemi di parcheggio automatici
- Automazione logistica e magazzini
Specifiche / riepilogo tecnico
- Modello: CL17-QN5DN1
- Serie: CL17
- Distanza di rilevamento: 5 mm
- Uscita: NPN NO
- Alimentazione: DC 12–24 V
- Protezione: IP67
- Dimensioni: 17×17×30 mm
- Cavo: 2 m sagomato
- Risposta: 1 ms / 500 Hz
- Materiale: corpo ABS, cavo PVC
- Peso: circa 58 g
