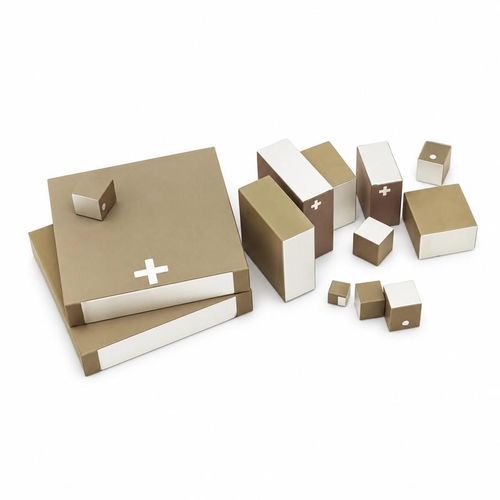

Attuatore piezoelettrico lineare BBPXST-PL

100 Vmultistratoin ceramica

Panoramica del prodotto
Il BBPXST-PL utilizza strati ceramici alternati ed elettrodi interni per produrre uno spostamento assiale micrometrico quando viene applicata una tensione di pilotaggio.

Costruzione e opzioni

• Elettrodi di terminazione laterali collegano gli elettrodi interni; le facce rimanenti sono isolate in ceramica.
• Una croce sul lato identifica la polarità positiva.
• Dimensioni e tensione di pilotaggio possono essere personalizzate.

Specifiche disponibili
Tensione di pilotaggio: 45 V
Tensione di pilotaggio | Dimensioni — Lunghezza × larghezza × altezza | Capacitanza ±15% | Frequenza | Spostamento nominale ±15% | Forza massima generata
45 V | 2.0 × 2.0 × 2.0 mm | 215 nF | 540 kHz | 2.0 µm | 160 N

Tensione di pilotaggio: 75 V
Tensione di pilotaggio | Dimensioni — Lunghezza × larghezza × altezza | Capacitanza ±15% | Frequenza | Spostamento nominale ±15% | Forza massima generata
75 V | 0.9 × 0.9 × 0.8 mm | 9.0 nF | 1350 kHz | 0.7 µm | 32 N
75 V | 0.9 × 0.9 × 1.5 mm | 15.0 nF | 850 kHz | 1.1 µm | 32 N
75 V | 3.0 × 3.0 × 2.0 mm | 260 nF | 450 kHz | 2.0 µm | 360 N
75 V | 5.0 × 5.0 × 2.1 mm | 840 nF | 340 kHz | 2.3 µm | 1000 N
75 V | 5.0 × 5.0 × 2.4 mm | 950 nF | 315 kHz | 2.8 µm | 1000 N

Tensione di pilotaggio: 100 V
Tensione di pilotaggio | Dimensioni — Lunghezza × larghezza × altezza | Capacitanza ±15% | Frequenza | Spostamento nominale ±15% | Forza massima generata
100 V | 1.5 × 1.5 × 1.0 mm | 13.5 nF | 920 kHz | 1.0 µm | 90 N
100 V | 2.0 × 2.0 × 2.0 mm | 50 nF | 560 kHz | 2.0 µm | 160 N
100 V | 3.0 × 3.0 × 2.0 mm | 135 nF | 450 kHz | 2.2 µm | 360 N
100 V | 3.0 × 3.0 × 3.0 mm | 150 nF | 360 kHz | 3.3 µm | 360 N
100 V | 5.0 × 5.0 × 2.0 mm | 350 nF | 320 kHz | 2.2 µm | 1000 N
100 V | 5.0 × 5.0 × 2.7 mm | 480 nF | 290 kHz | 3.0 µm | 1000 N

Tensione di pilotaggio: 120 V
Tensione di pilotaggio | Dimensioni — Lunghezza × larghezza × altezza | Capacitanza ±15% | Frequenza | Spostamento nominale ±15% | Forza massima generata
120 V | 3.0 × 3.0 × 2.0 mm | 70 nF | 440 kHz | 2.2 µm | 360 N
120 V | 5.0 × 5.0 × 2.88 mm | 330 nF | 280 kHz | 3.2 µm | 1000 N

Tensione di pilotaggio: 150 V
Tensione di pilotaggio | Dimensioni — Lunghezza × larghezza × altezza | Capacitanza ±15% | Frequenza | Spostamento nominale ±15% | Forza massima generata
150 V | 2.0 × 2.0 × 2.0 mm | 22 nF | 560 kHz | 2.0 µm | 160 N
150 V | 2.0 × 3.0 × 2.0 mm | 40 nF | 540 kHz | 2.0 µm | 240 N
150 V | 2.5 × 2.5 × 2.3 mm | 45 nF | 470 kHz | 2.3 µm | 250 N
150 V | 3.0 × 3.0 × 2.0 mm | 60 nF | 450 kHz | 2.2 µm | 360 N
150 V | 3.0 × 3.0 × 3.0 mm | 90 nF | 355 kHz | 3.5 µm | 360 N
150 V | 5.0 × 5.0 × 2.0 mm | 225 nF | 310 kHz | 2.5 µm | 1000 N
150 V | 5.0 × 5.0 × 3.0 mm | 315 nF | 270 kHz | 3.6 µm | 1000 N
150 V | 7.0 × 7.0 × 2.0 mm | 390 nF | 225 kHz | 2.2 µm | 1960 N
150 V | 7.0 × 7.0 × 3.0 mm | 620 nF | 220 kHz | 3.4 µm | 1960 N
150 V | 10.0 × 10.0 × 2.0 mm | 800 nF | 165 kHz | 2.1 µm | 4000 N
150 V | 10.0 × 10.0 × 2.7 mm | 1000 nF | 150 kHz | 3.0 µm | 4000 N
150 V | 10.0 × 10.0 × 3.0 mm | 1.2 µF | 160 kHz | 3.5 µm | 4000 N
150 V | 14.0 × 14.0 × 2.7 mm | 2.2 µF | 120 kHz | 3.0 µm | 9600 N
150 V | 14.0 × 14.0 × 3.0 mm | 2.6 µF | 110 kHz | 3.5 µm | 9600 N

Uso e selezione

• Ogni riga rappresenta una configurazione. Selezionare tensione, spostamento, frequenza e forza insieme.
• Lo spostamento effettivo dipende dalla tensione di pilotaggio, dal carico e dal montaggio. Evitare urti, flessione e sollecitazioni concentrate durante l'assemblaggio.
• Per il vuoto o ambienti speciali, verificare l'idoneità dei conduttori, dell'incollaggio e dell'incapsulamento.

Specifiche tecniche

• Modello: BBPXST-PL
• Marca: Hurricane PZT
• Costruzione: Ceramica multistrato con strati ceramici alternati ed elettrodi interni; elettrodi di terminazione laterali; isolamento ceramico sulle facce rimanenti; polarità positiva contrassegnata da una croce.
• Tensioni di pilotaggio disponibili (esempi): 45 V, 75 V, 100 V, 120 V, 150 V (più opzioni di dimensione/configurazione per tensione).
• Intervallo dimensionale (esempi): da 0.9 × 0.9 × 0.8 mm a 14.0 × 14.0 × 3.0 mm.
• Intervallo di capacità (esempi): da ~9.0 nF fino a più µF (es. 2.6 µF).
• Intervallo di frequenza (esempi): ~150 kHz fino a ~1350 kHz a seconda della configurazione.
• Intervallo di spostamento nominale (esempi): ~0.7 µm fino a ~3.6 µm (±15% come specificato).
• Intervallo di forza massima generata (esempi): ~32 N fino a ~9600 N a seconda di dimensione e tensione.
• Personalizzazione: Dimensioni e tensione di pilotaggio possono essere adattate ai requisiti dell'applicazione.
