Attuatore piezoelettrico lineare BBPXST-PH
101 V-300 Vmultistrato

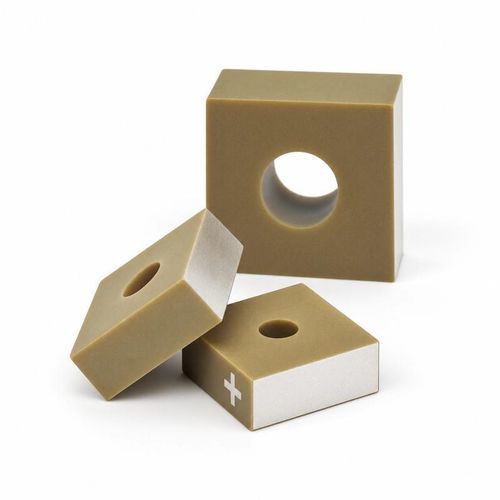

Attuatore piezoelettrico lineare - BBPXST-PH - Deep Minds Ultrasonic - 101 V-300 V / multistrato
Attuatore piezoelettrico lineare - BBPXST-PH - Deep Minds Ultrasonic - 101 V-300 V / multistrato
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Deep Minds Ultrasonic

Caratteristiche

Movimento
lineare
Tensione
101 V-300 V
Altre caratteristiche
multistrato
Corsa

Max.: 0,003 mm
(0 in)

Min.: 0,002 mm
(0 in)

Forza

Max.: 1,6 kN

Min.: 0,8 kN

Descrizione

Panoramica del prodotto
BBPXST-PH è un attuatore piezoelettrico multistrato che utilizza strati ceramici alternati ed elettrodi interni per generare micromovimenti assiali quando viene applicata una tensione di pilotaggio. Corpo quadrato con foro centrale per integrazione meccanica.

Costruzione e opzioni
  • Gli elettrodi di terminazione laterali collegano gli elettrodi interni; le facce rimanenti sono isolate con ceramica.
  • Una croce sul lato identifica la polarità positiva.
  • Dimensioni e tensione di pilotaggio possono essere personalizzate in base all'applicazione.


Specifiche disponibili
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm foro | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm foro | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm foro | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm foro | 440 nF | 430 kHz | 3.0 µm | 1600 N

Uso e scelta
  • Ogni riga rappresenta una configurazione. Selezionare insieme tensione, spostamento nominale, frequenza operativa e forza richiesta.
  • Lo spostamento reale dipende da tensione di pilotaggio, carico meccanico e condizioni di montaggio. Evitare urti, flessioni e concentrazioni di sollecitazione durante l'assemblaggio.
  • Per vuoto o ambienti speciali, verificare l'idoneità di conduttori, incollaggi e incapsulamento.


Caratteristiche / specifiche tecniche
  • Model: BBPXST-PH
  • Costruzione: Ceramica multistrato con strati alternati ed elettrodi interni; elettrodi di terminazione laterali; isolamento ceramico sulle facce rimanenti
  • Polarità: Croce sul lato che identifica la polarità positiva
  • Personalizzazione: Dimensioni e tensione di pilotaggio personalizzabili
  • Configurazioni (Tensione / Dimensioni; foro / Capacitanza / Frequenza / Spostamento nominale / Forza massima generata):
    • 150 V / 5.0 × 5.0 × 2.0 mm; Ø2 mm / 160 nF / 610 kHz / 1.8 µm / 800 N
    • 150 V / 5.0 × 5.0 × 3.0 mm; Ø2 mm / 180 nF / 580 kHz / 3.0 µm / 800 N
    • 150 V / 7.0 × 7.0 × 2.0 mm; Ø2 mm / 320 nF / 530 kHz / 2.0 µm / 1600 N
    • 150 V / 7.0 × 7.0 × 3.0 mm; Ø3 mm / 440 nF / 430 kHz / 3.0 µm / 1600 N
