Attuatore piezoelettrico lineare BBPXMS-DC
101 V-300 Vper applicazioni industrialiin ceramica

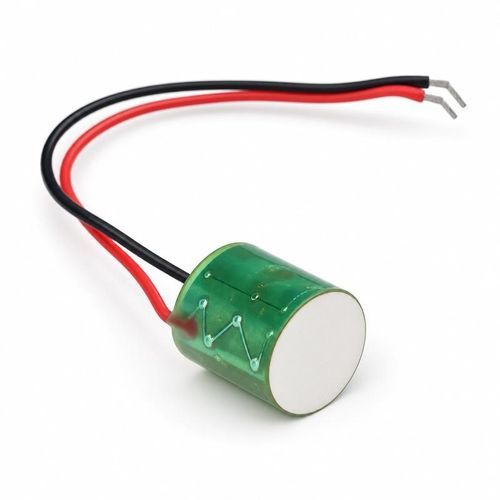

Attuatore piezoelettrico lineare - BBPXMS-DC - Deep Minds Ultrasonic - 101 V-300 V / per applicazioni industriali / in ceramica
Attuatore piezoelettrico lineare - BBPXMS-DC - Deep Minds Ultrasonic - 101 V-300 V / per applicazioni industriali / in ceramica
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Deep Minds Ultrasonic

Caratteristiche

Movimento
lineare
Tensione
101 V-300 V
Altre caratteristiche
per applicazioni industriali, in ceramica, multistrato
Corsa

Max.: 0,012 mm
(0 in)

Min.: 0,011 mm
(0 in)

Forza

Max.: 1,8 kN

Min.: 0,78 kN

Descrizione

Panoramica del prodotto
Il BBPXMS-DC è un attuatore piezoelettrico a pila di tipo disco multilayer progettato per generare micromovimenti assiali controllati in applicazioni industriali di precisione. Chip ceramici multistrato sono impilati assialmente e incollati per fornire elevata forza in corsa corta.

Costruzione e opzioni
  • Isolamento laterale in ceramica e avvolgimento in nastro Kapton®; i conduttori standard sono lunghi circa 75 mm.
  • I cappucci terminali in ceramica sono disponibili in forma piatta o emisferica. Dimensioni, tensione di pilotaggio e rivestimento superficiale possono essere personalizzati su richiesta.


Specifiche disponibili
  • 200 V | Ø5,0 × 9,0 mm | 570 nF | 135 kHz | 11 µm | 780 N
  • 200 V | Ø8,3 × 9,0 mm | 2200 nF | 355 kHz | 12 µm | 1800 N


Uso e selezione
  • Selezionare la configurazione considerando tensione di pilotaggio, escursione nominale, frequenza operativa e forza richiesta.
  • L'escursione reale dipende dalla tensione applicata, dal precarico, dal carico meccanico e dal montaggio. Evitare urti, flessioni e sollecitazioni concentrate durante l'assemblaggio.
  • Per il vuoto o ambienti aggressivi, verificare l'idoneità dei conduttori, delle giunzioni e dell'incapsulamento; possono essere necessari trattamenti speciali.
  • Applicare i carichi in asse; evitare carichi eccentrici e forze di taglio. Abbinare la geometria del cappuccio terminale alla condizione di contatto.


Caratteristiche / specifiche tecniche
  • Modello: BBPXMS-DC
  • Tipo di prodotto: Attuatore piezoelettrico a pila disco multilayer (micromovimento assiale)
  • Costruzione: Chip ceramici multistrato impilati assialmente e incollati con epossidica
  • Isolamento: Isolamento laterale in ceramica, nastro Kapton®
  • Conduttori standard: ~75 mm di lunghezza
  • Cappucci terminali: Piani o emisferici
  • Personalizzazione: Dimensioni, tensione di pilotaggio, rivestimento superficiale
  • Configurazioni disponibili: 200 V; Ø5,0 × 9,0 mm (570 nF, 135 kHz, 11 µm, 780 N); Ø8,3 × 9,0 mm (2200 nF, 355 kHz, 12 µm, 1800 N)
  • Manipolazione: Applicare carichi assiali; evitare carichi eccentrici e forze di taglio; confermare la compatibilità per vuoto o ambienti speciali
