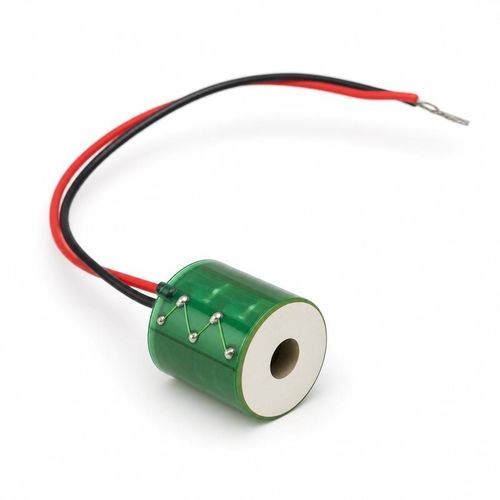

Attuatore piezoelettrico lineare BBPXMS-RG101 V-300 Vmultistratoin ceramica
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Movimento
- lineare
- Tensione
- 101 V-300 V
- Altre caratteristiche
- multistrato, in ceramica
- Corsa
0,015 mm
(0,001 in)- Forza
4,52 kN
Descrizione
Panoramica del prodotto
Il BBPXMS-RG utilizza chip ceramici multicapa impilati assialmente e incollati con resina epossidica per produrre microspostamenti assiali.
Costruzione e opzioni
Specifiche disponibili
Utilizzo e selezione
Caratteristiche / specifiche tecniche
Il BBPXMS-RG utilizza chip ceramici multicapa impilati assialmente e incollati con resina epossidica per produrre microspostamenti assiali.
Costruzione e opzioni
- Isolamento laterale in ceramica e avvolgimento con nastro Kapton®; i conduttori standard sono lunghi circa 75 mm.
- I cappucci finali in ceramica sono disponibili in versione piana o emisferica.
- Dimensioni, tensione di pilotaggio e rivestimento superficiale possono essere personalizzati.
Specifiche disponibili
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Spostamento nominale 9.5 µm — Forza massima 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Spostamento nominale 9.0 µm — Forza massima 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Spostamento nominale 15 µm — Forza massima 4520 N
Utilizzo e selezione
- Ogni riga rappresenta una configurazione. Selezionare insieme tensione, spostamento, frequenza e forza.
- Lo spostamento effettivo dipende dalla tensione di pilotaggio, dal carico e dal montaggio. Evitare urti, flessione e sollecitazioni concentrate durante l'assemblaggio.
- Per il vuoto o ambienti speciali, verificare l'idoneità dei conduttori, dell'incollaggio e dell'incapsulamento.
- Applicare i carichi lungo l'asse, evitando carichi eccentrici e forze di taglio. Abbinarе il cappuccio finale alla disposizione dei contatti.
Caratteristiche / specifiche tecniche
- Model: BBPXMS-RG
- Costruzione: chip ceramici multicapa impilati assialmente, incollati con resina epossidica
- Isolamento/avvolgimento: isolamento laterale in ceramica; avvolgimento con nastro Kapton®
- Lunghezza conduttori standard: circa 75 mm
- Opzioni cappucci finali: cappucci in ceramica piani o emisferici
- Personalizzazione: dimensioni, tensione di pilotaggio e rivestimento superficiale personalizzabili
- Configurazioni disponibili:
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Spostamento nominale 9.5 µm — Forza massima 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Spostamento nominale 9.0 µm — Forza massima 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Spostamento nominale 15 µm — Forza massima 4520 N
- Note di selezione: indicare dimensioni, tensione di pilotaggio, spostamento target, carico, frequenza di esercizio, montaggio e ambiente al momento dell'ordine
