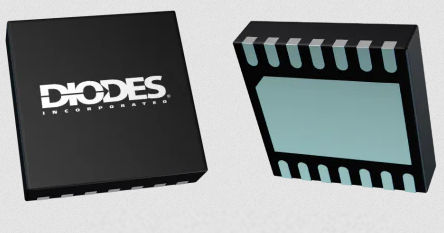

Controllore di alimentazione USB Type-C AP43771H

L'AP43771H, aggiornamento pin-to-pin dell'AP43771V (W-DFN3030- 14 (Tipo A1)), è un controller di alimentazione (PD) USB Type-C® altamente integrato e destinato ad applicazioni di adattatore e caricabatterie USB Type-C di alta qualità. Supporta le specifiche di alimentazione USB Rev 3.1 V1.6 Extended Power Range (EPR) 28V (inclusa la capacità AVS di supportare 100mV/Step). I miglioramenti dell'AP43771H rispetto all'attuale AP43771V includono il miglioramento dell'efficienza con l'opzione Rsense 5mΩ e l'ampliamento della dimensione della SRAM (1,5KB). Inoltre, l'AP43771H implementa una nuova protezione CC1/CC2-short-to-VBUS fino a 34V. Per soddisfare i requisiti di tensione di uscita e di potenza più elevati, l'AP43771H supporta un'uscita VBUS da PD3,1 a 28 V con capacità AVS (100 mV/step). Caratteristiche Aggiornamento pin-to-pin all'AP43771V Compatibile con USB PD Rev 3.1 V1.6 (TID = 9275) 16KB OTP e 1,5KB SRAM per supportare la crittografia software OTP per il firmware principale e MTP per la configurazione del sistema Regolatore incorporato per il controllo CV e CC Due opzioni di resistenza di rilevamento della corrente (5mΩ o 10mΩ) Supporto SCP/OTP/OVP/UVP con riavvio automatico Protezione dai cortocircuiti dei pin CC1/CC2 rispetto a VBUS (fino a 34 V) Supporto della modalità di risparmio energetico Supporto del rilevamento del cavo e-Marker Totalmente privo di piombo e completamente conforme alla direttiva RoHS (note 1 e 2) Senza alogeni e antimonio. dispositivo "verde" (nota 3) Per le applicazioni automobilistiche che richiedono un controllo specifico delle modifiche (ad es. parti qualificate secondo AEC-Q100/101/104/200, in grado di eseguire PPAP e prodotte in stabilimenti certificati IATF 16949), si prega di contattare noi o il rappresentante Diodes di zona. https://www.diodes.com/quality/product-definitions/ Applicazioni Caricabatterie USB PD3.1 (EPR) di tipo-C a 28 V
