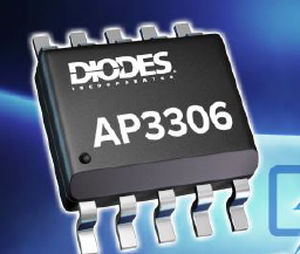

Controllore di alimentazione circuito integrato AP3306

Funzionamento Active Clamp Flyback (ACF), LDO integrato per USB PD3.0 a gamma completa (3,3~21V), ottimizzato per una potenza di uscita di 45~65W con circuito di avvio HV l'AP3306 è un controllore Active Clamp Flyback (ACF) altamente integrato, progettato in modo ottimale per gli alimentatori offline per soddisfare i requisiti di bassissima potenza in standby, alta densità di potenza e protezione completa. Il controllore realizza meccanismi di controllo non complementari sul lato alto-basso per ottenere il riciclo dell'energia di dispersione e la commutazione a tensione zero (ZVS) per prestazioni di massima efficienza. L'AP3306 offre una funzione di avvio ad alta tensione attraverso il pin HV, riducendo la perdita in standby. Inoltre, l'AP3306 integra un circuito LDO VCCL che consente all'LDO di regolare l'ampio intervallo VCCL a un valore accettabile. Ciò rende l'AP3306 un candidato ideale per le applicazioni con tensione di uscita ad ampio raggio, come l'USB-PD. La funzione di dithering della frequenza integrata facilita notevolmente la progettazione delle EMI. In assenza di carico o con carico leggero, il circuito integrato entra in modalità burst per ridurre al minimo il consumo di energia in standby. La frequenza di commutazione minima (circa 22 kHz) è impostata per evitare rumori udibili. Quando il carico aumenta, il circuito integrato entra in modalità ACF con ripiegamento della frequenza per migliorare l'efficienza del sistema e le prestazioni EMI. La frequenza di commutazione massima (circa 130kHz o 200kHz opzionale) è impostata per bloccare la frequenza di commutazione e ridurre la perdita di potenza di commutazione. Sono incluse funzioni di protezione complete, come la protezione Brown-Out (BNO), la protezione da sovracorrente ciclo per ciclo (OCP), la protezione da sovratensione VCC (VOVP), OVP (SOVP) e UVP (SUVP) dell'uscita lato secondario, la protezione da sovratemperatura interna (OTP), la protezione da sovraccarico (OLP) e la protezione da guasto dei pin.
