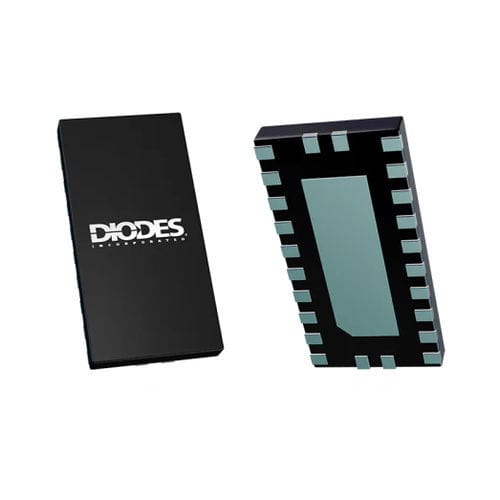

Amplificatore di segnale PI2MEQX2503

di commutazioneper generatore di segnale

Il PI2MEQX2503 fornisce due corsie e clock MIPI D-PHY ReDriver™ con rigenerazione della segnalazione D-PHY. Il dispositivo è conforme allo standard MIPI D-PHY1.2 e può essere utilizzato in applicazioni MIPI CSI-2 o MIPI DSI con velocità di trasmissione dati fino a 2,5 Gbps in D-PHY. Il dispositivo compensa le perdite relative a PCB, connettori e cavi e quelle relative alla commutazione per fornire prestazioni elettriche ottimali da una sorgente CSI2/DSI a un sink. Gli ingressi del PI2MEQX2503 sono dotati di equalizzatori configurabili. L'oscillazione della tensione di uscita e l'edge rate del PI2MEQX2503 possono essere regolati modificando lo stato dei pin. È ottimizzato per le applicazioni mobili e contiene un circuito di rilevamento dell'attività sull'interfaccia D-PHY Link che può passare a una modalità a basso consumo quando si trova negli stati ULPS e LP. Il PI2MEQX2503 supporta temperature industriali comprese tra -40ºC e 85ºC. Caratteristiche Conforme alle specifiche MIPI D-PHY1.2 Consente soluzioni via cavo a basso costo Supporta 2 corsie a 2,5 Gbps in D-PHY Potenza inferiore a mW in stato di spegnimento Supporta la modalità LP bidirezionale MIPI DSI Supporta gli stati di alimentazione ULPS e LP Tensione di uscita regolabile Livelli di pre-enfasi TX selezionabili EQ Rx regolabile per compensare la perdita di inserzione Controllo della velocità dei bordi configurabile Compensazione dinamica dei dati protezione 2kV ESD HBM Intervallo di temperatura industriale: da -40°C a 85°C Disponibile con alimentazione singola da 1,8 V Totalmente privo di piombo e completamente conforme alla direttiva RoHS (Note 1 e 2) Senza alogeni e antimonio. dispositivo "verde" (Nota 3) Per applicazioni automobilistiche che richiedono un controllo specifico delle modifiche
