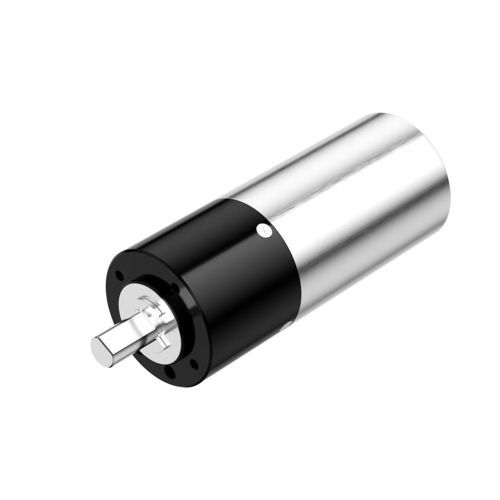

Motoriduttore DC PG-P36

planetariocoassiale1 - 5 Nm

Panoramica del prodotto
Il PG-P36 è un riduttore motore planetario configurabile con ingranaggi in metallurgia delle polveri, progettato per trasmissioni compatte e specifiche per applicazione. Ha un diametro esterno di 36 mm, lunghezze della cassa da 22.1 a 47.9 mm e opzioni da 1 a 4 stadi planetari. Il design modulare consente di adattare la lunghezza del motore al motore specificato per una integrazione agevole.

Caratteristiche principali

• Incastro 36 mm per installazioni compatte
• Opzioni lunghezza cassa: 22.1 / 30.7 / 39.3 / 47.9 mm
• Elevata efficienza in singolo stadio (≈90%) e valori di efficienza per le varianti multi-stadio
• Più rapporti su 1–4 stadi per flessibilità velocità/coppia
• Albero di uscita: acciaio inossidabile; cuscinetti: a sfere
• Materiali degli ingranaggi: metallurgia delle polveri a base di ferro, plastica, metallo
• Scocca: metallo
• Umidità operativa: 20%–85% UR; temperatura di esercizio: -30°C a +100°C
• Personalizzazione di progetto e produzione disponibile

Parametri tecnici

• Modello: PG-P36
• Diametro esterno: 36 mm
• Opzioni lunghezza cassa: 22.1 mm, 30.7 mm, 39.3 mm, 47.9 mm
• Stadi disponibili: 1, 2, 3, 4
• Rapporti per stadio: 1-stadio: 4.6; 2-stadi: 16, 24, 36; 3-stadi: 56, 96, 144, 216; 4-stadi: 256, 384, 576, 864, 1296
• Coppia continua ammessa max. (kgf·cm): 1-stadio 7.5 / 2-stadi 40 / 3-stadi 60 / 4-stadi 60
• Coppia momentanea ammessa max. (kgf·cm): 1-stadio 11 / 2-stadi 60 / 3-stadi 90 / 4-stadi 90
• Efficienza: 1-stadio 90% / 2-stadi 81% / 3-stadi 73% / 4-stadi 65%
• Lunghezza del motore: dipende dal motore specificato (adattabile)
• Tipo di cassa: struttura planetaria

Applicazioni e integrazione
Il PG-P36 è indicato per trasmissioni compatte in automazione industriale, robotica, attuatori di precisione, strumentazione e altre apparecchiature che richiedono conversione coppia/velocità in spazi ridotti. Il design modulare facilita l'integrazione meccanica ed elettrica con motori scelti dal cliente.

Personalizzazione e ordini

• Personalizzazione disponibile (interfaccia motore, lunghezza cassa, materiali)
• Fornire dimensioni e obiettivi di prestazione del motore per adattare la lunghezza
• Contattare il fornitore per disegni tecnici, tempi di consegna e quantità minime
