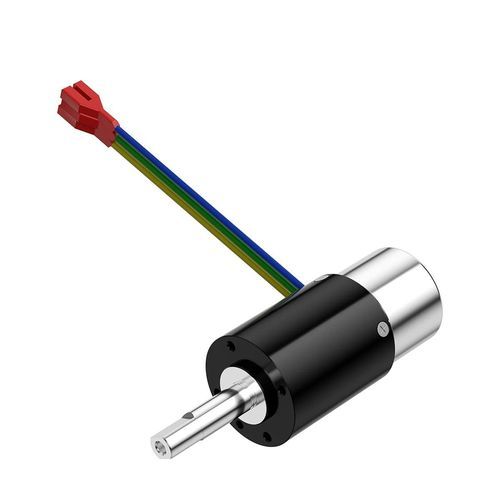

Motoriduttore DC PG-P32

planetariocoassialeda incasso

Panoramica del prodotto

Il motore riduttore PG-P32 in metallurgia delle polveri è un motore con ingranaggi planetari da 32 mm progettato per gruppi di trasmissione compatti che richiedono elevata densità di coppia e supporto meccanico affidabile. Fornisce fino a 80 kgf·cm di coppia continua e fino a 120 kgf·cm di coppia momentanea. L'albero di uscita è in acciaio inox e supportato da cuscinetti a sfera. La configurazione integrata motore+riduttore è adatta per robotica, macchine per automazione e sistemi di movimento intelligenti.

Caratteristiche principali

• Capacità di coppia momentanea 120 kgf·cm
• Progetto integrato di motore riduttore planetario 32 mm
• Uscita supportata da cuscinetti a sfera
• Albero di uscita in acciaio inox

Parametri (tabella)
PG-P32
Stadi d'ingranaggio: 1 | 2 | 3 | 4
Rapporti d'ingranaggio: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Lunghezza ingranaggio (mm): 29,1 | 39,1 | 49,1 | 59,1
Coppia continua ammessa max (kgf·cm): 7,5 | 40 | 70 | 80
Coppia momentanea ammessa max (kgf·cm): 11 | 60 | 100 | 120
Efficienza (%): 90 | 81 | 73 | 65
Lunghezza motore: dipende dal motore specificato
Diametro esterno: 32 mm
Tipo di riduttore: struttura planetaria
Materiale albero di uscita: acciaio inox
Tipo di cuscinetto di uscita: cuscinetti a sfera
Materiale ingranaggi: metallurgia delle polveri a base di ferro, plastica, metallo
Materiale della custodia: metallo
Umidità operativa: 20%–85% UR
Temperatura operativa: -30°C a +100°C
Personalizzazione: personalizzazione di progettazione e produzione disponibile

Specifiche tecniche

• Modello: PG-P32 (diametro esterno 32 mm)
• Tipo di riduttore: struttura planetaria
• Stadi disponibili: 1, 2, 3, 4
• Rapporti disponibili (esempi): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Lunghezze ingranaggio (mm) per stadio: 29,1 (1 stadio), 39,1 (2 stadi), 49,1 (3 stadi), 59,1 (4 stadi)
• Coppia continua max: fino a 80 kgf·cm (a seconda dello stadio)
• Coppia momentanea max: fino a 120 kgf·cm (a seconda dello stadio)
• Intervallo di efficienza: 90% (1 stadio) fino a 65% (4 stadi)
• Albero di uscita: acciaio inox con supporto a cuscinetti a sfera
• Materiali ingranaggi: metallurgia delle polveri a base di ferro, plastica, metallo
• Custodia: metallo
• Umidità operativa: 20%–85% UR
• Temperatura operativa: -30°C a +100°C
• Lunghezza motore: dipende dal motore specificato (progetto integrato)
• Personalizzazione: personalizzazione di progettazione e produzione disponibile
