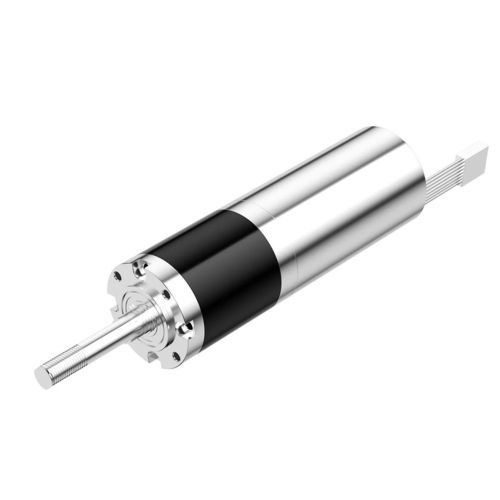

Motoriduttore DC PG-P42

planetariocoassiale1 - 5 Nm

Panoramica
Il riduttore planetario in metallurgia delle polveri PG-P42 è un riduttore planetario configurabile da 42 mm progettato per sistemi di movimento che richiedono una trasmissione compatta ad alta densità di coppia. Fornisce fino a 120 kgf·cm di coppia continua e 180 kgf·cm di coppia istantanea in base alla configurazione degli stadi, permettendo una potenza scalabile per attuatori robotici, automazione industriale e sistemi di trasmissione di precisione.

Caratteristiche principali

• Coppia istantanea fino a 180 kgf·cm
• Trasmissione planetaria da 42 mm con ingranaggi in metallurgia delle polveri
• Architettura di trasmissione a 4 stadi con più rapporti
• Personalizzazione OEM/ODM per integrazione di sistemi di azionamento

Parametri di prestazione (sintesi)
PG-P42
Stadi d'ingranaggio | 1 | 2 | 3 | 4
Rapporto di trasmissione | 3.7, 4.3, 5.2 | 3.7, 16, 18.5, 19.2, 22.4, 27 | 51, 59, 68, 71, 79, 82, 95, 100, 115, 139 | 189, 218, 252, 264, 292, 305, 337, 353, 369, 408, 426, 493, 516, 596, 721
Lunghezza ingranaggio (mm) | 34.1 | 43.8 | 56.5 | 66.2
Coppia continua ammessa max (kgf·cm) | 10 | 50 | 60 | 120
Coppia istantanea ammessa max (kgf·cm) | 15 | 75 | 90 | 180
Efficienza (%) | 90 | 81 | 73 | 65
Lunghezza motore | Dipende dal motore specificato
Diametro esterno | 42 mm
Tipo di riduttore | Struttura planetaria
Materiale albero di uscita | Acciaio inossidabile
Tipo cuscinetto albero di uscita | Cuscinetti a sfera
Materiale ingranaggi | Metallurgia delle polveri a base di ferro, plastica, metallo
Materiale carcassa | Metallo
Umidità operativa | 20%–85% UR
Temperatura operativa | -30°C–+100°C
Personalizzazione | Personalizzazione disponibile (progettazione e produzione)

Applicazioni
Adatto per attuatori robotici, automazione industriale, sistemi di trasmissione di precisione, tosaerba robotici, robot umanoidi e mani robotiche di precisione che richiedono trasmissioni planetarie compatte ad alto torque.

Specifiche tecniche

• Serie modello: PG-P42
• Diametro esterno: 42 mm
• Stadi d'ingranaggio disponibili: 1, 2, 3, 4
• Ampia selezione di rapporti per ogni stadio (vedi tabella sopra)
• Coppia continua max fino a 120 kgf·cm (4 stadi)
• Coppia istantanea max fino a 180 kgf·cm (4 stadi)
• Intervallo di efficienza per stadio: 65%–90%
• Intervallo lunghezza ingranaggio: 34.1 mm a 66.2 mm a seconda degli stadi
• Struttura del riduttore: Planetaria
• Albero di uscita: acciaio inossidabile con cuscinetti a sfera
• Materiali ingranaggi: metallurgia delle polveri a base di ferro, plastica, metallo
• Carcassa: metallo
• Umidità operativa: 20%–85% UR
• Temperatura operativa: -30°C a +100°C
• Personalizzazione OEM/ODM per sistemi di azionamento (progettazione e produzione)
