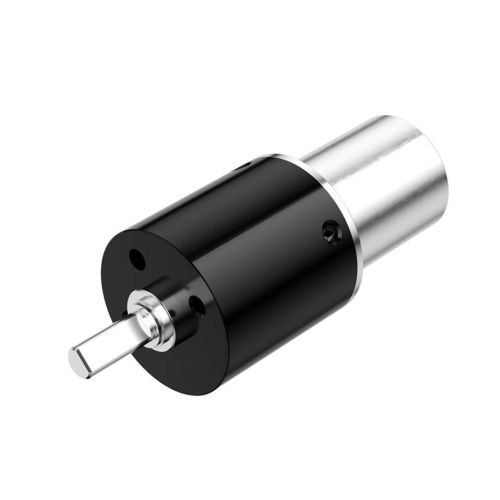

Motoriduttore DC PG-P16

planetariocoassiale1 - 5 Nm

Panoramica del prodotto
Il motoriduttore in metallurgia delle polveri PG-P16 è una soluzione di trasmissione planetaria compatta da 16 mm progettata per sistemi di azionamento in miniatura che richiedono combinazione di capacità di coppia, ingombro ridotto e trasmissione meccanica affidabile. Disponibile in 1–4 stadi con coppia momentanea fino a 15 kgf·cm. Adatto per integrazione con diversi motori specificati; personalizzazione (progettazione e produzione) disponibile.

Caratteristiche principali

• Motoriduttore 16 mm in metallurgia delle polveri
• Coppia momentanea fino a 15 kgf·cm
• Struttura a ingranaggi planetari
• 1–4 stadi

Parametri (tabella)
PG-P16
Stadi d'ingranaggio: 1 | 2 | 3 | 4
Rapporti di trasmissione: 4,6 | 16,24,36 | 64,96,144,216 | 256,384,576,864,1296
Lunghezza ingranaggio (mm): 11.5 | 14.8 | 18.1 | 21.4
Coppia continua ammessa max (kgf·cm): 2 | 4 | 8 | 10
Coppia momentanea ammessa max (kgf·cm): 3 | 5 | 12 | 15
Efficienza (%): 90 | 81 | 73 | 65
Lunghezza del motore: dipende dal motore specificato
Diametro esterno: 16 mm
Tipo di scatola: struttura planetaria
Materiale dell'albero di uscita: acciaio inossidabile
Tipo di cuscinetto dell'albero di uscita: cuscinetto impregnato d'olio
Materiale degli ingranaggi: metallurgia delle polveri a base di ferro, plastica, metallo
Materiale della cassa: metallo
Umidità di esercizio: 20%–85% UR
Temperatura di esercizio: -30°C–+100°C
Personalizzazione disponibile (progettazione e produzione)

Specifiche tecniche

• Modello: PG-P16
• Diametro esterno: 16 mm
• Stadi d'ingranaggio: 1–4
• Rapporti (per stadio): 4,6; 16,24,36; 64,96,144,216; 256,384,576,864,1296
• Lunghezza ingranaggio (mm) per stadio: 11.5 / 14.8 / 18.1 / 21.4
• Coppia continua max (kgf·cm) per stadio: 2 / 4 / 8 / 10
• Coppia momentanea max (kgf·cm) per stadio: 3 / 5 / 12 / 15
• Efficienza (%) per stadio: 90 / 81 / 73 / 65
• Albero di uscita: acciaio inossidabile
• Cuscinetto albero di uscita: cuscinetto impregnato d'olio
• Materiali degli ingranaggi: metallurgia delle polveri a base di ferro, plastica, metallo
• Cassa: metallo
• Umidità di esercizio: 20%–85% UR
• Temperatura di esercizio: -30°C–+100°C
• Personalizzazione: progettazione e produzione disponibili
