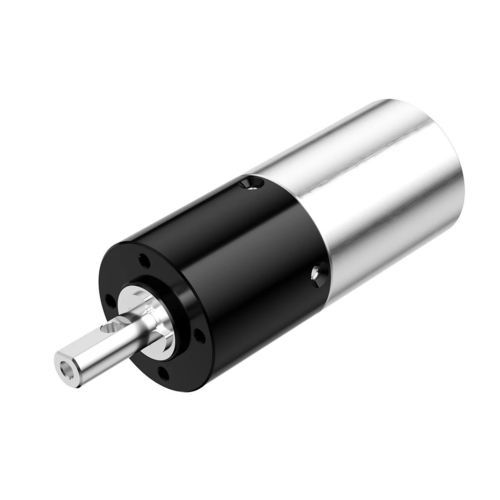

Motoriduttore DC PG-P24

planetariocoassialead albero pieno

Panoramica
Il PG-P24 è un motore riduttore planetario da 24 mm che utilizza ingranaggi in metallurgia delle polveri. Con scocca metallica, albero di uscita in acciaio inossidabile e configurazione a doppio cuscinetto di uscita, fornisce fino a 33 kgf·cm di coppia momentanea ammissibile (dipende dallo stadio) ed è pensato per moduli robotici compatti, dispositivi intelligenti e altre applicazioni di azionamento a ingombro ridotto.

Punti chiave

• Diametro esterno compatto di 24 mm
• Coppia momentanea fino a 33 kgf·cm (dipende dallo stadio)
• Albero di uscita in acciaio inossidabile
• Configurazione a doppio cuscinetto di uscita (cuscinetto impregnato d'olio o cuscinetti a sfere)
• Ingranaggi in metallurgia delle polveri a base di ferro con scocca metallica
• Personalizzazioni disponibili (progettazione e produzione)

Parametri (tabella riepilogativa)
Modello: PG-P24
Stadi ingranaggio: 1 / 2 / 3 / 4
Rapporti di trasmissione: 1 stadio: 4.6; 2 stadi: 16, 24, 36; 3 stadi: 64, 96, 144, 216; 4 stadi: 256, 384, 576, 864, 1296
Lunghezza ingranaggio (mm): 1 stadio 19.1; 2 stadi 25; 3 stadi 32; 4 stadi 39
Coppia continua ammissibile max (kgf·cm): 4 / 6.5 / 17.5 / 22
Coppia momentanea ammissibile max (kgf·cm): 6 / 9.5 / 26 / 33
Efficienza (%): 90 / 81 / 73 / 65
Lunghezza motore: dipende dal motore specificato
Diametro esterno: 24 mm
Tipo di riduttore: Struttura planetaria
Materiale albero di uscita: Acciaio inossidabile
Tipo cuscinetto albero di uscita: Cuscinetto impregnato d'olio / Cuscinetti a sfere (doppio cuscinetto di uscita)
Materiale ingranaggi: Metallurgia delle polveri a base di ferro, plastica, metallo
Materiale scocca: Metallo
Umidità operativa: 20%–85% HR
Temperatura operativa: -30°C–+100°C
Personalizzazione: Progettazione e produzione disponibili

Applicazioni consigliate

• Moduli articolari robotici e mani umanoidi di precisione
• Tosaerba robotici compatti, robot di servizio da esterno
• Hardware intelligente, dispositivi smart e attuatori compatti
• Robot pulitori per piscine e altri robot compatti che richiedono piccoli motori planetari

Specifiche tecniche

• Modello / SKU: PG-P24
• Diametro esterno: 24 mm
• Stadi ingranaggio disponibili: 1, 2, 3, 4
• Rapporti disponibili per stadio: 1 stadio: 4.6; 2 stadi: 16, 24, 36; 3 stadi: 64, 96, 144, 216; 4 stadi: 256, 384, 576, 864, 1296
• Lunghezze ingranaggio (mm) per stadio: 1 stadio 19.1; 2 stadi 25; 3 stadi 32; 4 stadi 39
• Coppia continua ammissibile (kgf·cm) per stadio: 4 / 6.5 / 17.5 / 22
• Coppia momentanea ammissibile (kgf·cm) per stadio: 6 / 9.5 / 26 / 33
• Efficienza (%) per stadio: 90 / 81 / 73 / 65
• Lunghezza motore: dipende dal motore specificato
• Tipo di riduttore: Struttura planetaria
• Materiale albero di uscita: Acciaio inossidabile
• Cuscinetto di uscita: Cuscinetto impregnato d'olio o cuscinetti a sfere (doppio cuscinetto di uscita)
• Materiali ingranaggio: Metallurgia delle polveri a base di ferro, plastica, metallo
• Materiale scocca: Metallo
• Umidità operativa: 20%–85% HR
• Temperatura operativa: -30°C a +100°C
• Personalizzazione: Progettazione e produzione disponibili
