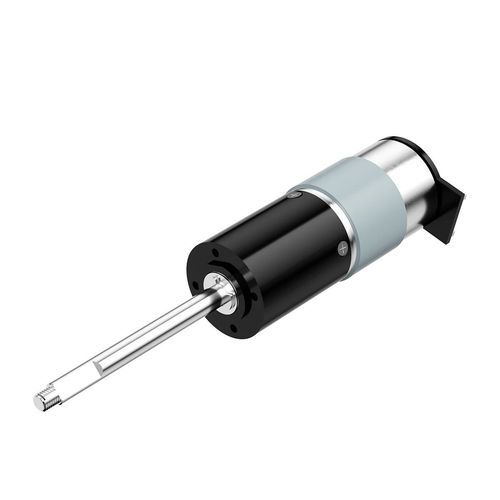

Motoriduttore DC PG-P28

planetariocoassiale5 - 10 Nm

Descrizione
Il riduttore planetario in metallurgia delle polveri PG-P28 è un riduttore planetario da 28 mm progettato per applicazioni di azionamento miniaturizzate con carichi elevati. Fornisce fino a 60 kgf·cm di coppia continua e fino a 90 kgf·cm di coppia momentanea (picco). L'unità presenta un involucro metallico compatto, albero di uscita in acciaio inox e supporto a cuscinetti (rullini/cuscinetti a sfere) per garantire una trasmissione di potenza stabile.

Caratteristiche principali

• Capacità di carico di picco: 90 kgf·cm (momentanea)
• Formato di azionamento integrato da 28 mm
• Albero di uscita in acciaio inox
• Supporto mediante cuscinetti a sfere/rulli per trasmissione stabile
• Involucro metallico compatto

Parametri (tabella riepilogativa)
PG-P28
Stadi d'ingranaggio: 1 | 2 | 3 | 4
Rapporti: 4,6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Lunghezza ingranaggio (mm): 21,3 | 29,8 | 38,3 | 46,3
Coppia continua ammissibile max. (kgf·cm): 7,5 | 30 | 50 | 60
Coppia momentanea ammissibile max. (kgf·cm): 11 | 45 | 75 | 90
Efficienza (%): 90 | 81 | 73 | 65
Lunghezza motore: dipende dal motore specificato
Diametro esterno: 28 mm
Tipo di scatola: struttura planetaria
Materiale albero di uscita: acciaio inox
Tipo di cuscinetto albero uscita: cuscinetti a sfere
Materiale ingranaggi: metallurgia delle polveri a base di ferro, plastica, metallo
Materiale del corpo: metallo
Umidità di esercizio: 20%–85% UR
Temperatura di esercizio: -30°C–+100°C
Personalizzazione: progettazione e produzione disponibili

Specifiche tecniche

• Modello / SKU: PG-P28
• Diametro esterno: 28 mm
• Stadi d'ingranaggio disponibili: 1, 2, 3, 4
• Rapporti disponibili (esempi): 4,6; 16, 24, 36; 64, 96, 144, 216; 256, 384, 576, 864, 1296
• Lunghezza ingranaggio (per stadio): 21,3 mm (1 stadio), 29,8 mm (2 stadi), 38,3 mm (3 stadi), 46,3 mm (4 stadi)
• Coppia continua ammissibile max.: fino a 60 kgf·cm (4 stadi)
• Coppia momentanea ammissibile max.: fino a 90 kgf·cm (4 stadi)
• Efficienza per stadi: 1 stadio ~90%, 2 stadi ~81%, 3 stadi ~73%, 4 stadi ~65%
• Lunghezza motore: dipende dal motore specificato (personalizzabile)
• Tipo di scatola: struttura planetaria
• Albero di uscita: acciaio inox
• Cuscinetti albero di uscita: cuscinetti a sfere (supporto a rulli per trasmissione stabile)
• Materiali ingranaggi: metallurgia delle polveri a base di ferro, plastica, metallo
• Materiale del corpo: metallo
• Umidità di esercizio: 20%–85% UR
• Intervallo di temperatura di esercizio: -30°C a +100°C
• Personalizzazione: progettazione e produzione disponibili per requisiti specifici
