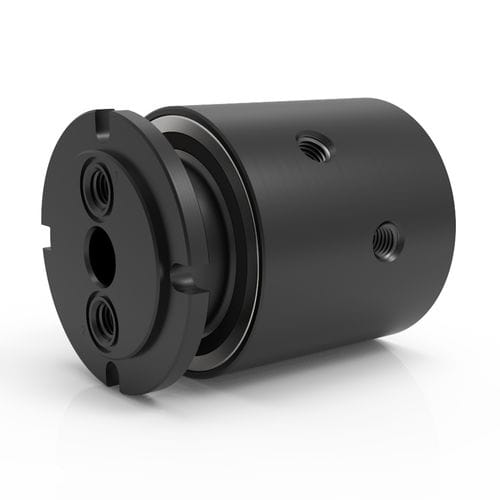

Giunto rotante per acqua GP 2

per olioper vuotoper prodotti chimici

Panoramica
I collettori rotanti 2 passaggi della GP Series offrono due passaggi di flusso indipendenti per il trasferimento simultaneo di diversi fluidi. La tecnologia di tenuta specializzata supporta il vuoto e pressioni bidirezionali. Le corpi standard in acciaio al carbonio (black oxide) sono adatti per aria/gas, refrigeranti e fluidi idraulici a base petrolifera; sono disponibili opzioni in acciaio inox per applicazioni con acqua o mezzi corrosivi. I modelli 2 passaggi con filettatura NPT includono una configurazione dell'albero che consente il montaggio tramite i passaggi filettati o con sedi per guarnizioni O-ring in faccia; i modelli 2 passaggi con filettatura BSPP non sono offerti con sedi per O-ring in faccia. I collettori GP sono progettati per integrarsi direttamente con anelli collettori elettrici standard per il trasferimento combinato di fluido ed elettrico/segnale/dati.

Opzioni di pressione e velocità (sintesi)

• Pressione max. — Serie: 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Pressione max. — Serie: 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• Pressione max. — Serie: 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• Pressione max. — Serie: 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• Pressione max. — Serie: 20.000 PSI [1.375 BAR] — HPS
• Velocità max. — Serie: da 20 RPM a 500 RPM a seconda della serie (tipico fino a 500 RPM)
• Altre — Personalizzato

Tipi di connessione (sintesi)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Pressione media — HPS
• Altro — Personalizzato

Fluidi idonei (sintesi)

• Aria / Gas
• Refrigerante
• Olio / Idraulico (a base di petrolio)
• Acqua / Glicole
• Prodotti chimici (utilizzare GPS, SCS, HPS secondo il caso)
• Acqua DI / Acqua di rete
• Grado alimentare (serie SCS)
• Vapore — soluzioni su misura

Note
* I fluidi acqua/glicole o i refrigeranti devono contenere inibitori di ruggine. I fluidi olio/idraulici devono essere a base petrolifera. Tutti i valori dipendono dalla combinazione dei parametri d'applicazione; la vita utile è influenzata dalla velocità di rotazione e dal ciclo di lavoro. Applicazioni sopra 220°F (105°C) o uso di acqua sopra 212°F (100°C) richiedono materiali di tenuta alternativi. Configurazioni personalizzate disponibili su richiesta.

Specifiche tecniche

• Pressione massima: 7.500 PSI [515 BAR]
• Velocità massima: 500 RPM
• Vuoto massimo: 30 HG
• Gamma di temperatura: 0°F a 220°F [-18°C a 105°C]
• Materiale corpo: acciaio al carbonio (black oxide); opzioni in acciaio inox disponibili
• Materiale albero: acciaio al carbonio (black oxide)
• Tipi di connessione: NPT, BSPP (e altre a seconda della configurazione)
• Caratteristiche: due passaggi di flusso indipendenti; tenute per vuoto e pressioni bidirezionali; possibilità di integrazione con anelli collettori elettrici
