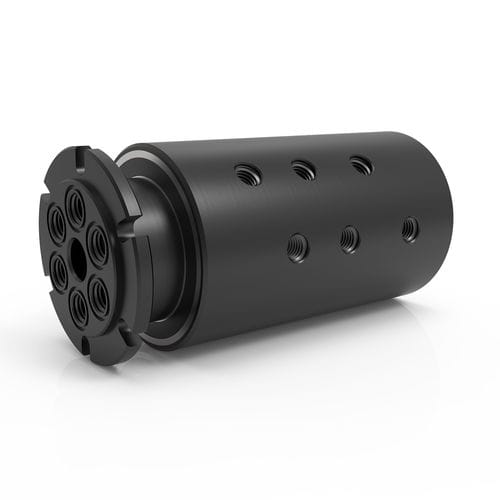

Giunto rotante per aria GP 6

per acquaper vuotoper olio

Panoramica del prodotto
I giunti rotanti GP Series a 6 passaggi offrono sei passaggi di flusso indipendenti per il trasferimento simultaneo di diversi fluidi. Utilizzano una tecnologia di tenuta specializzata adatta a servizi in vuoto e a pressione bidirezionale. La costruzione standard è in acciaio al carbonio con finitura ossido nero; sono disponibili versioni in acciaio inox per resistenza alla corrosione e per il trasferimento di acqua o fluidi corrosivi. I modelli con filettatura NPT includono una configurazione dell'albero che permette il montaggio tramite i passaggi filettati o tramite sedi per O‑ring per un montaggio a filo. I modelli con filettatura BSPP non sono disponibili con sedi per O‑ring. La serie GP è progettata per integrarsi direttamente con anelli collettori elettrici per combinare il trasferimento di fluidi con alimentazione, segnali o dati.

Caratteristiche principali

• Sei passaggi di flusso indipendenti per il trasferimento simultaneo multi‑fluido
• Progettazione di tenuta specializzata per servizio in vuoto e pressione bidirezionale
• Corpo e albero in acciaio al carbonio con finitura ossido nero; versioni inox disponibili
• Modelli NPT: configurazione dell'albero unica che consente montaggio filettato o tramite sede con O‑ring
• Modelli BSPP: non offerti con sedi per O‑ring
• Compatibile con anelli collettori elettrici per combinare fluidi con alimentazione, segnali o dati

Riepilogo delle specifiche
Pressione massima — mappatura per serie
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Altro — Personalizzato

Velocità massima — mappatura per serie
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Altro — Personalizzato

Tipo di connessione — mappatura per serie
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Pressione media — HPS
Altro — Personalizzato

Fluidi idonei — mappatura per serie
Aria/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chimici — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
Acqua DI/di rete — GPS, SCS, HPS
Grado alimentare — SCS
Olio/Idraulico — SE, GP, GPS, SCS, HVH, HPS
Vapore — Personalizzato
Acqua/Glicole — SE, GP, GPS, SCS, HPS

Configurazioni disponibili

• GP-161 — 1/8"‑27 NPT [G1/8"‑28 BSPP] — Passaggio Ø 0.156" [3.962 mm] — Diametro 3.187" [80.95 mm] — Lunghezza 6.483" [164.67 mm] — Foratura 0.500" [12.7 mm] — Coppia min. 6 ft‑lbs [8.13 Nm]
• GP-261 — 1/4"‑18 NPT [G1/4"‑19 BSPP] — Passaggio Ø 0.250" [6.35 mm] — Diametro 4.000" [101.6 mm] — Lunghezza 8.175" [207.65 mm] — Foratura 0.750" [19.05 mm] — Coppia min. 9.8 ft‑lbs [13.29 Nm]
• GP-361 — 3/8"‑18 NPT [G3/8"‑19 BSPP] — Passaggio Ø 0.375" [9.525 mm] — Diametro 4.250" [107.95 mm] — Lunghezza 8.963" [227.66 mm] — Foratura 0.750" [19.05 mm] — Coppia min. 13.1 ft‑lbs [17.76 Nm]
• GP-460 — 1/2"‑14 NPT [G1/2"‑14 BSPP] — Passaggio Ø 0.500" [12.7 mm] — Diametro 4.937" [125.4 mm] — Lunghezza 10.000" [254.0 mm] — Foratura: Nessuna — Coppia min. 22.3 ft‑lbs [30.23 Nm]
• GP-561 — 3/4"‑14 NPT [G3/4"‑14 BSPP] — Passaggio Ø 0.750" [19.05 mm] — Diametro 6.437" [163.5 mm] — Lunghezza 13.230" [336.04 mm] — Foratura 1.000" [25.4 mm] — Coppia min. 43.3 ft‑lbs [58.71 Nm]

Note
I fluidi acqua/glicole o refrigerante devono contenere inibitori di corrosione. Gli oli/idraulici devono essere a base petrolifera. La vita operativa dipende dalla velocità di rotazione e dal ciclo di lavoro. Le applicazioni che operano vicino alla velocità massima in servizio continuo, o sopra 220°F [105°C] (o acqua sopra 212°F [100°C]) richiedono materiali di tenuta alternativi.

Specifiche tecniche

• Pressione massima: fino a 7.500 PSI [515 BAR] (varia in base alla serie)
• Velocità massima: fino a 500 RPM (varia in base alla serie)
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0°F a 220°F [-18°C a 105°C]
• Materiale corpo: acciaio al carbonio (ossido nero); opzioni in acciaio inox disponibili
• Materiale albero: acciaio al carbonio (ossido nero); opzioni in acciaio inox disponibili
• Tipi di connessione: NPT, BSPP (altre connessioni disponibili su serie selezionate)
• Fluidi idonei: aria/gas, refrigerante, olio/idraulico, acqua/glicole (con inibitori) ; modelli selezionati per chimici, acqua DI/di rete, grado alimentare
• Part‑number disponibili: GP‑161, GP‑261, GP‑361, GP‑460, GP‑561
