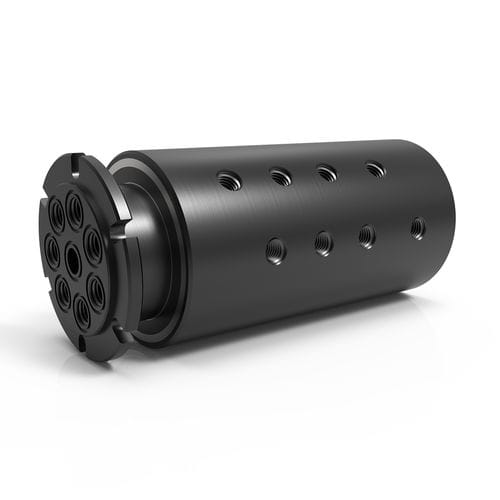

Giunto rotante per acqua GP 8

per olioper vuotoper prodotti chimici

Panoramica
La serie GP di giunti rotanti a 8 passaggi offre otto passaggi fluidi indipendenti in un unico albero rotante per trasferire diversi mezzi simultaneamente tra componenti fissi e rotanti. La costruzione standard è in acciaio al carbonio con finitura ossido nero; sono disponibili versioni in acciaio inossidabile per resistenza alla corrosione e per applicazioni con acqua o fluidi corrosivi. I modelli NPT consentono l'installazione tramite i passaggi filettati o tramite guarnizioni di tenuta a O-ring su faccia per montaggio a filo; i modelli BSPP a 8 passaggi non supportano guarnizioni O-ring su faccia. La serie GP è progettata per integrarsi con anelli di scorrimento elettrici per combinare il trasferimento di fluidi con alimentazione, segnali o dati.

Caratteristiche principali

• Otto passaggi di flusso indipendenti (configurazione 8 passaggi)
• Tecnologia di tenuta adatta a vuoto e pressioni bidirezionali
• Corpo e albero standard in acciaio al carbonio (ossido nero); disponibili opzioni in acciaio inossidabile
• Disponibile con connessioni NPT o BSPP; i modelli NPT sono compatibili con guarnizioni O-ring su faccia per montaggio a filo
• Progettato per integrazione con anelli di scorrimento elettrici per soluzioni combinate fluido/elettriche
• Modifiche personalizzate e assemblaggi disponibili su richiesta

Configurazioni disponibili (tabella rappresentativa)
Cod. | Connessione | Dimensione passaggio | Diametro | Lunghezza | Foro passante | Coppia min. (pressione zero, olio/idraulico)
GP-180 | 1/8"-27 NPT (G1/8"-28 BSPP) | 0.156" [3.962 mm] | 3.437" [87.3 mm] | 7.488" [190.196 mm] | Nessuno | 10.4 ft-lbs [14.1 Nm]
GP-280 | 1/4"-18 NPT (G1/4"-19 BSPP) | 0.250" [6.35 mm] | 4.250" [107.95 mm] | 9.609" [244.069 mm] | Nessuno | 15.4 ft-lbs [20.88 Nm]
GP-380 | 3/8"-18 NPT (G3/8"-19 BSPP) | 0.375" [9.525 mm] | 4.937" [125.4 mm] | 10.000" [254.001 mm] | Nessuno | 26.4 ft-lbs [35.79 Nm]
GP-480 | 1/2"-14 NPT (G1/2"-14 BSPP) | 0.500" [12.7 mm] | 5.625" [142.875 mm] | 10.000" [254.001 mm] | Nessuno | 32.5 ft-lbs [44.06 Nm]

Opzioni di pressione (sintesi)
Pressione massima → Serie
200 PSI [15 BAR] → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] → SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] → SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] → SE, GP, GPS, HPS (esempio serie GP: 7.500 PSI)
20.000 PSI [1.375 BAR] → HPS (serie alta pressione)
Altro → Soluzioni personalizzate disponibili

Opzioni di velocità (sintesi)
Velocità massima → Serie
20 RPM → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM → SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM → SPS, LT, SE, GP, GPS, SCS
300 RPM → SPS, LT, SE, GP, GPS, SCS
500 RPM → SPS, LT, GP, GPS, SCS
Altro → Soluzioni personalizzate disponibili

Tipi di connessione (sintesi)
Tipo di connessione → Serie
ASME-BPE → SCS
BSPP → SE, GP
BSPT → LT
NPT → SPS, LT, GP, GPS
SAE-ORB → SE, HVH
Pressione media → HPS
Altro → Soluzioni personalizzate disponibili

Fluidi idonei

• Aria / Gas
• Refrigerante (a base d'acqua; acqua/glicole) — i mezzi acqua/glicole o refrigeranti devono contenere inibitori di ruggine
• Olio / Idraulico (oli a base di petrolio)
• Acqua / Glicole (con inibitori)
• Sostanze chimiche / Acqua DI / Grade alimentare / Altri — disponibili tramite le serie GPS, SCS o HPS o opzioni personalizzate

Grafici e dati
Sono forniti grafici pressione vs. coppia e pressione vs. velocità per selezione e dimensionamento. Fare riferimento ai dati di fabbrica per i limiti specifici dell'applicazione.

Note
La vita operativa dipende dalla velocità di rotazione, dal ciclo di servizio e dai parametri applicativi. Le applicazioni vicine alla velocità massima, in servizio continuo o che operano oltre 220° F [105° C] richiedono materiali di tenuta alternativi. I fluidi acqua/glicole o refrigeranti devono includere inibitori di corrosione; i fluidi olio/idraulico devono essere a base petrolifera. Per pressioni/velocità/connessioni non standard o per assiemi combinati fluido/elettrico, consultare la fabbrica per personalizzazioni.

Specifiche tecniche

• Serie / nome commerciale: GP Series
• Pressione massima: 7.500 PSI [515 BAR] (esempio serie GP)
• Velocità massima: 500 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]; temperature superiori richiedono tenute alternative
• Materiale della carcassa (standard): Acciaio al carbonio (ossido nero); inox disponibile
• Materiale dell'albero (standard): Acciaio al carbonio (ossido nero); opzioni inox disponibili
• Tipi di connessione: NPT e BSPP (modelli NPT con opzione guarnizione O-ring in faccia; i modelli BSPP 8 passaggi non supportano questa opzione)
• Passaggi: 8 passaggi di flusso indipendenti
• Part numbers tipici: GP-180, GP-280, GP-380, GP-480
• Fluidi idonei: Aria/Gas, Refrigerante, Olio/Idraulico, Acqua/Glicole (con inibitori); chimici/grade alimentare tramite serie alternative o opzioni personalizzate
• Integrazione: Progettato per integrazione con anelli di scorrimento elettrici per trasferimento combinato di fluido ed elettricità/dati
• Opzioni personalizzate: Modifiche, opzioni di montaggio e assiemi combinati disponibili
