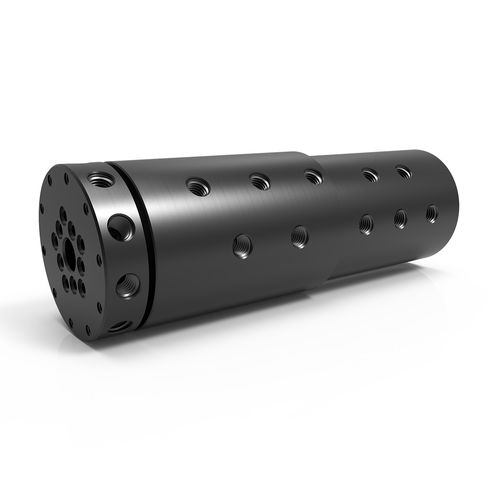

Giunto rotante per acqua GP 10

per olioper gasper aria

Panoramica
I giunti rotanti GP Series a 10 passaggi offrono dieci canali fluidi indipendenti con tenute specializzate adatte a vuoto e pressioni bidirezionali, consentendo il trasferimento simultaneo di diversi fluidi. La costruzione standard è in acciaio al carbonio (ossido nero) per aria/gas, refrigerante e impieghi idraulici; sono disponibili versioni in acciaio inossidabile per resistenza alla corrosione e per trasferimento di acqua o fluidi corrosivi. Connessioni laterali su albero e corpo standard NPT o BSPP; sono disponibili guarnizioni di tenuta facciali con O‑ring opzionali. Progettati per integrazione con anelli collettori elettrici compatibili quando è necessario combinare trasferimento di fluidi e trasmissione elettrica.

Configurazioni (selezione)
GP-201-10 | 1/4"-18 NPT (G1/4" BSPP) | Passaggio: 0,250" [6,35 mm] | Diametro: 3,687" [93,65 mm] | Lunghezza: 10,000" [254,00 mm] | Foratura passante: 0,750" [19,05 mm] | Coppia min.: 14,7 ft-lbs [19,93 Nm]
GP-301-10 | 3/8"-18 NPT (G3/8" BSPP) | Passaggio: 0,375" [9,525 mm] | Diametro: 3,937" [100 mm] | Lunghezza: 13,620" [345,95 mm] | Foratura passante: 0,750" [19,05 mm] | Coppia min.: 23,3 ft-lbs [31,59 Nm]

Opzioni di pressione (riferimento)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] | SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] | HPS
Altro | Personalizzato

Opzioni di velocità (riferimento)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Altro | Personalizzato

Tipi di connessione (riferimento)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Altro | Personalizzato

Fluidi idonei (selezione)
Aria/Gas, Refrigerante, Olio/Idraulico, Acqua/Glicole (Acqua/Glicole o refrigerante devono contenere inibitori di corrosione; olio/idraulico a base petrolifera).

Opzioni disponibili

• Modifiche personalizzate a passaggi, porti, montaggio o dimensioni per adattarsi al progetto.
• Integrazione con anelli collettori elettrici per combinare trasferimento fluidi con alimentazione, segnale o dati.
• Guarnizioni facciali con O‑ring opzionali per montaggio a filo o connessioni laterali non filettate (specificare in ordine).
• Opzioni di connessione albero: connessioni laterali filettate standard, guarnizioni facciali non filettate opzionali e fori di montaggio con interfaccia filettata.

Note e precauzioni
Pressione massima tipica per GP 10 passaggi: 7.500 PSI [515 BAR]. Velocità di riferimento massima per la serie GP: fino a 500 RPM a seconda della configurazione. Intervallo di temperatura per tenute standard: 0° F a 220° F [-18° C a 105° C]. La vita operativa dipende da velocità di rotazione, ciclo di lavoro e fluido. Per temperature superiori a 220° F (105° C) o acqua oltre 212° F (100° C) sono necessari materiali di tenuta alternativi. Utilizzare inibitori di corrosione per Acqua/Glicole o refrigeranti; usare fluidi a base petrolifera per Olio/Idraulico.

Specifiche tecniche

• Brand: DSTI (Dynamic Sealing Technologies)
• Model / Series: GP Series
• Configurazione: 10 passaggi fluidi indipendenti (10‑passaggi)
• Pressione massima (tipica GP 10‑passaggi): 7.500 PSI [515 BAR]
• Velocità massima (tipica): 500 RPM (dipende da serie/configurazione)
• Vuoto massimo: 30 HG
• Intervallo di temperatura (tenute standard): 0° F a 220° F [-18° C a 105° C]
• Materiale corpo: acciaio al carbonio (ossido nero) ; versioni inox disponibili
• Materiale albero: acciaio al carbonio (ossido nero) ; versioni inox disponibili
• Tipi di connessione standard: NPT, BSPP (connessioni laterali su albero e corpo)
• Dimensioni tipiche dei passaggi (esempi): 0,250" [6,35 mm], 0,375" [9,525 mm]
• Foratura passante esempio: 0,750" [19,05 mm]
• Coppia min. per rotazione (esempi a pressione zero, Olio/Idraulico): GP-201-10 = 14,7 ft-lbs [19,93 Nm] ; GP-301-10 = 23,3 ft-lbs [31,59 Nm]
• Fluidi idonei: Aria/Gas, Refrigerante, Olio/Idraulico, Acqua/Glicole (con inibitori di corrosione)
