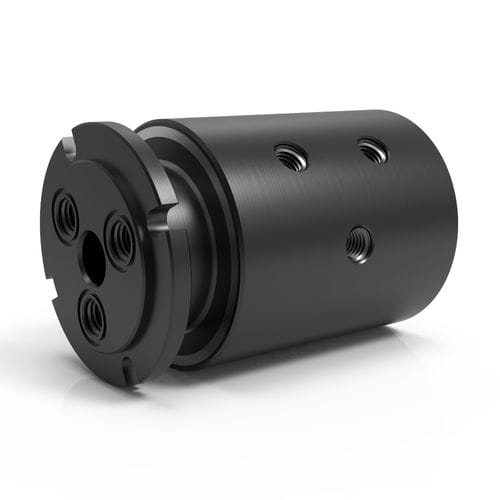

Giunto rotante per acqua GP 3

per olioper vuotoper prodotti chimici

Descrizione
La serie GP a 3 passaggi offre tre condotti fluidi indipendenti per trasferire tipi di fluido diversi simultaneamente, con tecnologia di tenuta adatta a vuoto e pressioni bidirezionali. La costruzione standard è in acciaio al carbonio con finitura ossido nero per servizi aria/gas, refrigerante e idraulici. È disponibile l'opzione in acciaio inox (serie GPS) per resistenza alla corrosione e applicazioni con acqua o mezzi corrosivi.

Caratteristiche principali

• Tre passaggi di flusso indipendenti (3 passaggi)
• Tenuta adatta a vuoto e pressioni bidirezionali
• Corpo e albero in acciaio al carbonio (ossido nero) standard; opzioni in acciaio inox disponibili
• Disponibile con connessioni NPT o BSPP (i modelli NPT possono essere forniti con gola di tenuta a O-ring per montaggio a filo)
• Progettato per integrazione con anelli collettori elettrici per combinare il trasferimento di fluidi con alimentazione/segnale/dati

Pressione massima — Serie (tabella)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Altro — Personalizzato

Velocità massima — Serie (tabella)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Altro — Personalizzato

Tipi di connessione — Serie (tabella)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Pressione media — HPS
Altro — Personalizzato

Fluidi compatibili — Serie (tabella)
Aria/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chimici — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
Acqua DI/Rete — GPS, SCS, HPS
Alimentare — SCS
Olio/Idraulico — SE, GP, GPS, SCS, HVH, HPS
Vapore — Personalizzato
Acqua/Glicole — SE, GP, GPS, SCS, HPS
Altro — Personalizzato

Note / Avvertenze
* I fluidi acqua/glicole o i refrigeranti devono contenere inibitori di ruggine. I fluidi olio/idraulici devono essere a base di petrolio. Tutti i valori tecnici dipendono dalle combinazioni dei parametri applicativi; la vita operativa dipende dalla velocità di rotazione e dal ciclo di servizio. Le applicazioni con temperature superiori a 105°C (220°F) o acqua oltre 100°C (212°F) possono richiedere materiali di tenuta alternativi.
