Giunto rotante per acqua GP 12

per olioper vuotoper gas

Panoramica del prodotto

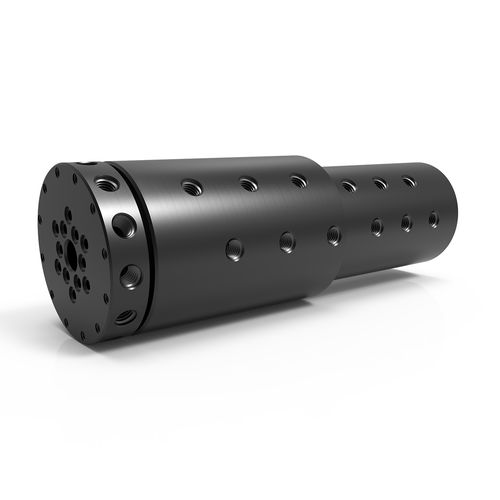

I giunti rotanti GP Series a 12 passaggi offrono dodici passaggi fluidi indipendenti in un unico insieme rotante, consentendo il trasferimento simultaneo di diversi fluidi in condizioni di vuoto e pressione bidirezionale. La costruzione standard utilizza acciaio al carbonio con finitura ossido nero; sono disponibili versioni in acciaio inox per resistenza alla corrosione o per applicazioni con acqua/mezzi corrosivi.

Caratteristiche principali

• 12 passaggi di flusso indipendenti per il trasferimento simultaneo di più fluidi
• Tecnologia di tenuta adatta al servizio in vuoto e alla pressione bidirezionale
• Corpo e albero standard: acciaio al carbonio (ossido nero); opzioni in acciaio inox disponibili
• Connessioni laterali filettate standard: NPT o BSPP
• Scanalature per O-ring a faccia opzionali per montaggio a filo (da specificare in ordine)
• Progettato per integrazione con slip ring elettrici per trasferimento combinato di fluidi ed elettricità/dati
• Esempi di fluidi compatibili: aria/gas, refrigerante, olio/idraulico, acqua/glicole (i refrigeranti acquosi richiedono inibitori di corrosione; gli oli idraulici devono essere a base di petrolio)

Configurazioni rappresentative

• GP-201-12 — 1/4"-18 NPT (disponibile anche in BSPP) — Passaggio 0,250" [6,35 mm] — Diametro 4,437" [112,7 mm] — Lunghezza 13,380" [339,85 mm] — Foro passante 0,750" [19,05 mm] — Coppia min. 19,2 ft-lbs [26,03 Nm]
• GP-301-12 — 3/8"-18 NPT (disponibile anche in BSPP) — Passaggio 0,375" [9,525 mm] — Diametro 4,937" [125,4 mm] — Lunghezza 15,370" [390,40 mm] — Foro passante 0,750" [19,05 mm] — Coppia min. 26,2 ft-lbs [35,52 Nm]

Opzioni disponibili

• Modifiche personalizzate per adattare i prodotti standard ai requisiti del progetto
• Integrazione con slip ring elettrici per trasferimento combinato di fluidi ed elettricità/dati
• Opzione scanalatura con O-ring a faccia invece di connessioni laterali filettate per montaggio a filo

Prestazioni e dati

• Sono disponibili grafici pressione vs coppia e pressione vs velocità per i modelli GP Series
• Diverse opzioni di pressione e velocità tra le varianti della serie; vedere le configurazioni rappresentative

Specifiche tecniche

• Pressione massima: 7.500 PSI [515 BAR]
• Velocità massima: 500 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]; applicazioni oltre queste temperature richiedono materiali di tenuta alternativi
• Fluidi compatibili: aria/gas; refrigerante (con inibitori di corrosione); olio/idraulico (a base di petrolio); acqua/glicole (con inibitori di corrosione); altri tramite soluzioni personalizzate
• Tipi di connessione: NPT e BSPP standard; altri tipi disponibili su altre serie
• Materiale della carcassa: acciaio al carbonio (ossido nero); acciaio inox opzionale per resistenza alla corrosione
• Materiale dell'albero: acciaio al carbonio (ossido nero); opzioni in acciaio inox disponibili
• Opzioni di connessione dell'albero: connessioni laterali filettate (standard); scanalature per O-ring a faccia non filettate per montaggio a filo (opzionale); fori di interfaccia filettati per fissaggio
• Esempi di dimensioni dei passaggi: 0,250" (6,35 mm) e 0,375" (9,525 mm)
• Esempio di foro passante: 0,750" [19,05 mm]
• Coppia minima per rotazione (esempi, pressione zero): GP-201-12 = 19,2 ft-lbs [26,03 Nm]; GP-301-12 = 26,2 ft-lbs [35,52 Nm]
