Giunto rotante per acqua SE Series

per vaporeper olioper prodotti agroalimentari

Panoramica

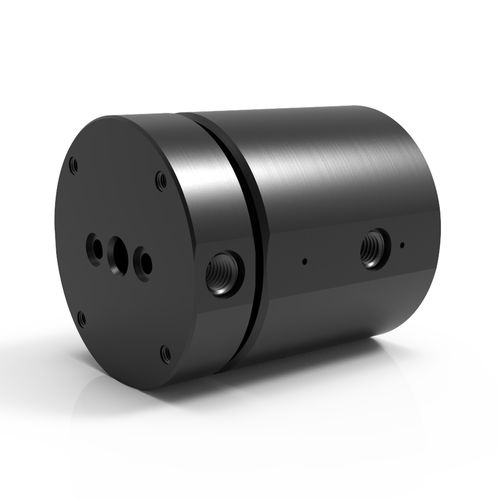

I giunti rotanti a 2 passaggi SE Series forniscono due passaggi fluidi indipendenti in un'interfaccia rotante compatta, progettati per applicazioni ad alta pressione e spazi ridotti. I modelli standard presentano connessioni filettate laterali sull'albero e sulla carcassa; sono disponibili guarnizioni O-ring sull'albero opzionali per montaggio frontale/piatto se specificato. I modelli SE sono progettati per integrarsi con anelli collettori elettrici per unire il trasferimento di fluidi con la trasmissione di potenza elettrica, segnali o dati.

Caratteristiche principali

• Due passaggi di flusso indipendenti (2 passaggi)
• Opzioni di pressione massima per la serie SE (fino a 7.500 PSI [515 BAR])
• Velocità massima fino a 300 giri/min per la serie SE
• Connessioni filettate laterali standard; montaggio frontale/piatto con O-ring assiale opzionale
• Si integra con anelli collettori elettrici per trasferimento fluido+elettrico
• Corpo e albero: acciaio al carbonio (ossidazione nera) standard; altri materiali su richiesta

Specifiche tecniche

• Serie / Modello: SE Series
• Pressione massima: fino a 7.500 PSI [515 BAR] (dipende dalla serie)
• Velocità massima: fino a 300 giri/min (dipende dalla serie)
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0°F a 220°F [-18°C a 105°C]; temperature superiori richiedono materiali di tenuta alternativi
• Tipi di connessione: SAE-ORB, BSPP (e altre opzioni specifiche: NPT, BSPT, ASME-BPE)
• Opzioni di collegamento dell'albero: SAE-ORB radiale o BSPP standard; O-ring assiale opzionale; fori di montaggio filettati; montaggio flangia albero o flangia corpo opzionale
• Fluidi idonei: aria/gas, refrigerante, olio/idraulico (a base petrolifera), acqua/glicole, chimici (a seconda della serie), acqua DI/acqua di rete, alimentare (serie SCS), vapore (su richiesta)

Limiti di esercizio e note
I fluidi acqua/glicole o refrigeranti devono contenere inibitori di ruggine. Gli oli/idraulici devono essere a base di petrolio. La vita operativa e la coppia minima dipendono da velocità di rotazione, fluido e ciclo di lavoro. Le applicazioni con temperature superiori a 220°F (105°C) richiedono materiali di tenuta alternativi. L'uso di acqua oltre 212°F (100°C) è valido solo con materiali di tenuta adeguati.

Esempio di configurazione

• Parte: SE-1121 [SEM-1121]
• Connessione: #4 SAE-ORB [G1/8"-28 BSPP]
• Dimensione passaggio: 0.187" [4.75 mm]
• Diametro: 2.937" [74.6 mm]
• Lunghezza: 3.562" [90.475 mm]
• Foro passante: 0.375" [9.525 mm]
• Coppia minima per rotazione (pressione zero, olio/idraulico): 23 in-lbs [2.6 Nm]
