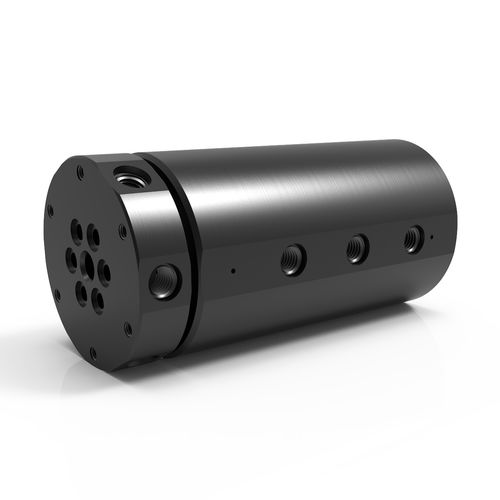

Giunto rotante per acqua SE 6

per olioper ariaa 6 passaggi

Descrizione
I giunti rotanti Serie SE a 6 passaggi DSTI offrono sei passaggi fluidi indipendenti in un design compatto e idoneo ad applicazioni ad alta pressione. I modelli SE dispongono di connessioni filettate laterali su albero e corpo come standard e possono essere ordinati con guarnizioni O‑ring assiali opzionali per il montaggio a faccia. Progettati per l'integrazione diretta con anelli collettori elettrici DSTI per il trasferimento combinato di fluido ed elettricità/dati.

Caratteristiche principali

• Sei passaggi di flusso indipendenti per instradare più fluidi.
• Design compatto per installazioni con spazio limitato.
• Connessioni laterali filettate standard; guarnizioni O‑ring assiali opzionali per montaggio a faccia.
• Progettati per integrazione diretta con anelli collettori elettrici per trasferimento combinato fluido/elettrico/dati.

Pressione massima — Opzioni

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Altre — soluzioni personalizzate disponibili

Velocità massima — Opzioni

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Altre — soluzioni personalizzate disponibili

Tipo di connessione — Opzioni

• ASME‑BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE‑ORB — SE, HVH
• Pressione media — HPS
• Altre — soluzioni personalizzate disponibili

Fluidi idonei — Opzioni

• Aria/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Chimici — GPS, SCS, HPS
• Refrigerante — SE, GP, GPS, SCS, HPS
• Acqua DI/di rete — GPS, SCS, HPS
• Grado alimentare — SCS
• Olio/Idraulico — SE, GP, GPS, SCS, HVH, HPS
• Vapore — soluzioni personalizzate
• Acqua/Glicole — SE, GP, GPS, SCS, HPS

Note / Indicazioni su fluidi e tenute

• I fluidi acqua/glicole o refrigeranti devono contenere inibitori di ruggine.
• Gli oli/idraulici devono essere a base petrolifera per le guarnizioni standard; sono necessari materiali di tenuta alternativi per temperature elevate o fluidi aggressivi.

Esempio di configurazione (dati modello)

• Parte esempio: SE-1161 [SEM-1161]
• Connessione: #4 SAE‑ORB (opzione equivalente G1/8"‑28 BSPP)
• Diametro passaggio: 0,187" [4,75 mm]
• Diametro: 2,937" [74,6 mm]
• Lunghezza: 6,094" [154,79 mm]
• Foro passante: 0,375" [9,525 mm]
• Coppia minima (pressione zero, Olio/Idraulico): 54 in‑lbs [6,1 Nm]
• Download disponibili: Catalogo PDF, Disegno PDF, DWG (2D), STEP (3D), documentazione di installazione e montaggio

Montaggio e interfaccia

• Standard: connessioni radiali (laterali) filettate SAE‑ORB o BSPP sull'albero; le porte laterali sono standard se non si seleziona l'opzione assiale.
• Opzionale: guarnizione O‑ring assiale per montaggio a faccia (specificare in fase d'ordine).
• Interfacce opzionali: montaggio con flangia sull'albero e sul corpo disponibili.
• Opzioni di connessione dell'albero: connessioni radiali e assiali; fori filettati per il fissaggio disponibili.

Integrazione e personalizzazione

• Progettato per integrarsi direttamente con anelli collettori elettrici per trasferimento combinato di fluido e elettricità/dati.
• Modifiche su misura e interfacce di montaggio disponibili per soddisfare i requisiti del progetto.

caratteristiche / specifiche tecniche

• Series: SE Series (6 passaggi)
• Numero di passaggi: 6 passaggi indipendenti
• Pressione massima: fino a 7.500 PSI [515 BAR] (capacità della serie; sono disponibili altre serie e opzioni personalizzate)
• Velocità massima: fino a 300 RPM (capacità della serie; altre velocità disponibili)
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0 °F a 220 °F [-18 °C a 105 °C] (temperature superiori richiedono materiali di tenuta alternativi)
• Materiale corpo: Acciaio al carbonio (Black Oxide)
• Materiale albero: Acciaio al carbonio (Black Oxide)
• Tipi di connessione: SAE‑ORB e BSPP standard sulla serie SE; altri tipi di filetto disponibili tra le serie
• Fluidi idonei: Aria/Gas, Refrigerante, Olio/Idraulico, Acqua/Glicole (vedere guida sui fluidi sopra)
• Montaggio opzionale: flangia sull'albero, flangia sul corpo, montaggio a faccia/rasato (specificare in ordine)
• Documentazione disponibile: Catalogo SE Series PDF; Installazione & Mounting PDF; disegni modelli e file 2D/3D (DWG/STEP)
