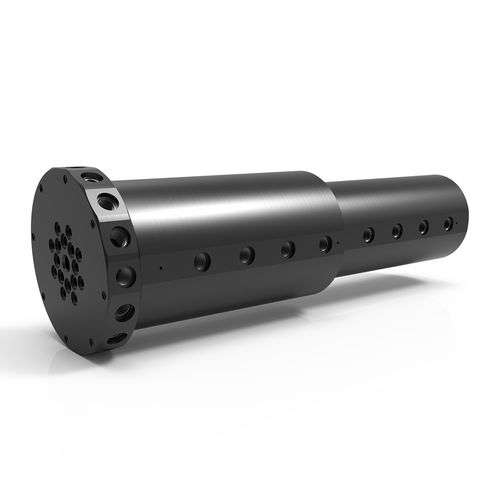

Giunto rotante per acqua SE 16

per olioper gasper aria

Descrizione
I giunti rotanti SE Series a 16 passaggi offrono 16 percorsi di flusso indipendenti per il trasferimento simultaneo di più circuiti fluidi attraverso una singola interfaccia rotante. Le unità sono progettate per applicazioni ad alta pressione e per installazioni compatte. I modelli standard includono connessioni radiali filettate sull'albero e sulla carcassa; sono disponibili in opzione tenute O-ring sull'albero per montaggio a faccia/piano (specificare all'ordine). Le unità SE possono essere integrate direttamente con anelli collettori elettrici per trasferire contemporaneamente fluido e alimentazione/segnali/dati.

Caratteristiche principali

• 16 percorsi di flusso indipendenti
• Progettato per applicazioni ad alta pressione (fino a 7.500 PSI / 515 BAR)
• Design compatto per installazioni con spazio limitato
• Standard: connessioni radiali filettate su albero e carcassa
• Opzionale: tenute O-ring assiali per montaggio a faccia/piano (specificare all'ordine)
• Compatibile con anelli collettori elettrici standard per trasferimento combinato fluido/elettrico/dati

Specifiche tipiche (sintesi)
Pressione max. | 7.500 PSI [515 BAR]
Velocità max. | 300 giri/min
Vuoto max. | 30 HG
Intervallo temperatura | 0° F a 220° F [-18° C a 105° C]
Tipi di connessione | SAE-ORB, BSPP (altri tipi disponibili nella famiglia SE)
Fluidi idonei* | Aria/Gas, Refrigerante, Olio/Idraulico, Acqua/Glicole
Materiale carcassa | Acciaio al carbonio (ossidazione nera)
Materiale albero | Acciaio al carbonio (ossidazione nera)

Esempio di configurazione disponibile
Cod. | Connessione | Dimensione passaggio | Diametro | Lunghezza | Foro passante | Coppia min.*
SE-11161 | #4 SAE-ORB [G1/8-28 BSPP] | 0.187 in [4.75 mm] | 4.437 in [112.7 mm] | 13.700 in [347.98 mm] | 0.375 in [9.525 mm] | 166 in-lbs [18.76 Nm]

Opzioni di connessione albero

• Standard: connessioni radiali SAE-ORB o BSPP (porte radiali; tappate se richiesta connessione assiale)
• Opzionale: connessioni assiali con tenuta a faccia O-ring (specificare al momento dell'ordine)
• Fori di montaggio filettati disponibili

Montaggi interfaccia opzionali

• Montaggio flangia sull'albero
• Montaggio flangia sulla carcassa

Avvertenze / Note

• I fluidi acqua/glicole o refrigeranti devono contenere inibitori di ruggine
• I fluidi olio/idraulici devono essere a base petrolifera
• La vita operativa dipende dalla velocità di rotazione e dal ciclo di lavoro; la coppia richiesta può aumentare in funzione del fluido o in condizioni di funzionamento a secco
• Per temperature superiori a 220° F (105° C) sono necessari materiali di tenuta alternativi; l'uso di acqua oltre 212° F (100° C) richiede anch'esso tenute alternative

Specifiche tecniche

• Serie / Modello: SE Series
• Numero di passaggi: 16 percorsi di flusso indipendenti
• Pressione massima: 7.500 PSI [515 BAR]
• Velocità massima: 300 giri/min
• Vuoto massimo: 30 HG
• Intervallo temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipi di connessione tipici: SAE-ORB, BSPP (altri disponibili)
• Fluidi idonei: Aria/Gas, Refrigerante, Olio/Idraulico, Acqua/Glicole (vedi avvertenze sopra)
• Materiale carcassa: Acciaio al carbonio (ossidazione nera)
• Materiale albero: Acciaio al carbonio (ossidazione nera)
• Opzioni connessione albero: radiale e assiale (vedi sopra)
• Montaggi opzionali: flangia albero, flangia carcassa
• Esempio (SE-11161) dimensione passaggio: 0.187 in [4.75 mm], foro passante: 0.375 in [9.525 mm], coppia min.: 166 in-lbs [18.76 Nm], diametro: 4.437 in [112.7 mm], lunghezza: 13.700 in [347.98 mm]
