Giunto rotante per acqua SE 4

per olioper gasper aria

Panoramica

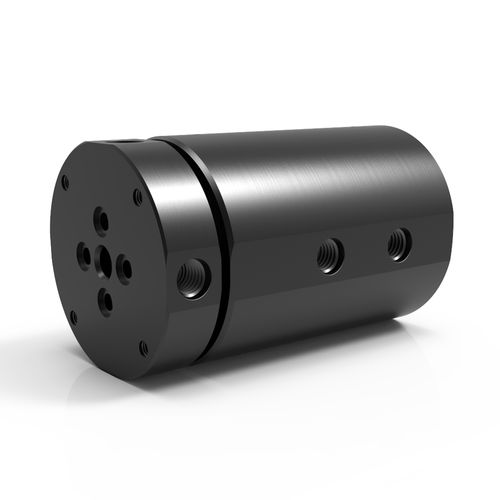

I giunti rotanti a 4 passaggi DSTI SE Series offrono quattro passaggi di flusso indipendenti in un design compatto, adatto ad applicazioni ad alta pressione e con spazi limitati. Connessioni radiali filettate standard sull'albero e sull'alloggiamento (SAE-ORB/BSPP); connessioni assiali a tenuta O-ring per montaggio a faccia/adiacente disponibili come opzione (specificare all'ordine). Progettato per integrazione meccanica con anelli collettori elettrici per unire il trasferimento di fluidi e quello elettrico/dati.

Progetto / caratteristiche principali

• Quattro passaggi di flusso indipendenti (configurazione a 4 passaggi)
• Ingombro compatto per applicazioni ad alta pressione e con spazio limitato
• Connessioni radiali filettate standard su albero e alloggiamento; connessioni assiali a O-ring opzionali
• Integrazione meccanica con anelli collettori elettrici standard per trasferimento combinato di fluidi ed energia/segnali

Esempio di configurazione (modello singolo di esempio)
Parte: SE-1141 [SEM-1141]
Connessione: #4 SAE-ORB (mostrato anche con notazione G1/8"-28 BSPP)
Dimensione passaggio: 0.187" [4.75 mm]
Diametro (corpo): 2.937" [74.6 mm]
Lunghezza: 4.828" [122.63 mm]
Foro passante: 0.375" [9.525 mm]
Coppia minima per ruotare (pressione zero, Olio/Idraulico): 38 in-lbs [4.29 Nm]
Download disponibili: catalogo PDF, disegno PDF, DWG (2D), STEP (3D), documento di installazione e montaggio

Prestazioni / selezione
Pressione massima (serie selezionate)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Altre — opzioni personalizzate disponibili

Velocità massima (serie selezionate)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Altre — opzioni personalizzate disponibili

Tipi di connessione (serie selezionate)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Medium Pressure — HPS
Altre — opzioni personalizzate disponibili

Fluidi idonei (serie selezionate)
Aria/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chimici — GPS, SCS, HPS
Refrigerante — SE, GP, GPS, SCS, HPS
Acqua DI / Rete — GPS, SCS, HPS
Alimentare — SCS
Olio / Idraulico — SE, GP, GPS, SCS, HVH, HPS
Vapore — progettazioni su misura
Acqua / Glicole — SE, GP, GPS, SCS, HPS

Note / precauzioni
Utilizzare fluidi con inibitori di ruggine per acqua/glicole o refrigerante. I media olio/idraulici devono essere a base di petrolio. La vita operativa dipende dalla velocità di rotazione e dal ciclo di lavoro; il funzionamento continuo vicino alla velocità massima può ridurre la vita utile. Applicazioni con temperature superiori a 220°F (105°C) o media acquosi sopra 212°F (100°C) richiedono materiali di tenuta alternativi e selezioni speciali di materiale/guarnizione.

Specifiche tecniche

• Serie: SE Series (varianti a 4 passaggi)
• Pressione massima (valore tipico per SE 4 passaggi mostrato): 7.500 PSI [515 BAR]
• Velocità massima (opzione ad alta velocità tipica mostrata): 300 RPM
• Vuoto massimo: 30 in Hg
• Intervallo di temperatura: 0°F a 220°F [-18°C a 105°C]; servizi a temperature più elevate richiedono materiali di tenuta alternativi
• Tipi di connessione: SAE-ORB (radiale), BSPP; porte radiali filettate standard; tenuta facciale assiale O-ring opzionale (specificare all'ordine)
• Materiale dell'alloggiamento: acciaio al carbonio (finitura ossido nero)
• Materiale dell'albero: acciaio al carbonio (finitura ossido nero)
• Opzioni di connessione dell'albero: connessioni radiali e assiali; standard radiale SAE-ORB/BSPP (tappate se selezionata assiale); tenuta assiale O-ring opzionale; fori di montaggio filettati; flangia albero e flangia alloggiamento opzionali
• Fluidi idonei: Aria/Gas, Refrigerante, Olio/Idraulico, Acqua/Glicole; opzioni specifiche per serie per chimici, acqua DI/rete, grado alimentare, vapore e altri fluidi personalizzati
• Integrazione: progettato per integrarsi con anelli collettori elettrici per trasferimento combinato di fluidi e energia/dati
• Coppia minima tipica per ruotare (es. SE-1141, pressione zero, Olio/Idraulico): 38 in-lbs [4.29 Nm]
• Documentazione disponibile: catalogo SE Series (PDF), installazione & montaggio (PDF), disegni modello (PDF/DWG/STEP)
