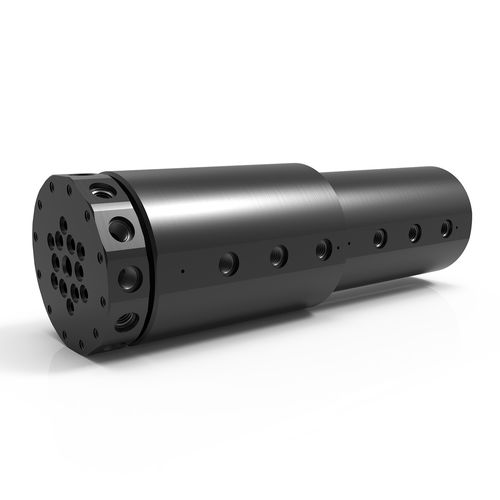

Giunto rotante per acqua SE 12

per olioper gasper aria

Panoramica del prodotto
I giunti rotanti SE Series a 12 passaggi di DSTI forniscono 12 passaggi fluidi indipendenti per applicazioni compatte e ad alta pressione. I modelli prevedono connessioni radiali filettate di serie sull'albero e sulla carcassa e guarnizioni O-ring assiali opzionali per montaggio a faccia/piano (specificare all'ordine). La serie SE è progettata per integrarsi con i slip ring elettrici DSTI per il trasferimento combinato di fluidi ed elettricità/segnali/dati.

Caratteristiche principali

• 12 passaggi di flusso indipendenti
• Pressione massima (opzione tipica SE): 7.500 PSI [515 BAR]
• Velocità di rotazione massima (opzione tipica SE): 300 RPM
• Connessioni standard: SAE-ORB e BSPP (radiale)
• Guarnizioni faccia assiali O-ring opzionali per montaggio a faccia/piano (specificare all'ordine)
• Materiali dell'albero e della carcassa: acciaio al carbonio (ossidazione nera)
• Fluidi compatibili: aria/gas, refrigerante, olio/idraulico (a base petrolifera), acqua/glicole
• Intervallo di temperatura (guarnizioni standard): 0° F a 220° F [-18° C a 105° C]
• Vuoto massimo: 30 HG
• Montaggi opzionali: flange su albero e flange su carcassa
• Può essere integrato con slip ring elettrici per il trasferimento combinato di fluido e potenza/segnale/dati

Pressione / Serie (sommario)

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Altri — soluzioni personalizzate disponibili

Velocità / Serie (sommario)

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Altri — soluzioni personalizzate disponibili

Tipi di connessione / Serie (sommario)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Pressione media — HPS
• Altri — soluzioni personalizzate disponibili

Esempio di parte

• Modello: SE-11121 (SEM-11121)
• Connessione: #4 SAE-ORB [G1/8"-28 BSPP]
• Dimensione passaggio: 0.187" [4,75 mm]
• Diametro esterno: 3.437" [87,3 mm]
• Lunghezza totale: 10.000" [254,001 mm]
• Foro passante: 0.375" [9,525 mm]
• Coppia minima per rotazione (pressione zero, olio/idraulico): 133 in-lbs [15,03 Nm]
• Download disponibili: catalogo PDF; disegno PDF; DWG (2D); STEP (3D); istruzioni di installazione e montaggio PDF

Applicazioni e note sui fluidi

• Adatto per aria/gas, refrigerante, olio/idraulico (a base petrolifera) e acqua/glicole.
• Acqua/glicole o refrigeranti devono contenere inibitori di corrosione; oli/idraulici devono essere a base petrolifera.
• La durata operativa dipende da velocità di rotazione e ciclo di lavoro; applicazioni ad alta velocità continua o ad alta temperatura possono richiedere materiali di tenuta alternativi.

Specifiche tecniche

• Serie: SE Series
• Numero di passaggi: 12 passaggi indipendenti
• Pressione massima (opzione tipica SE): 7.500 PSI [515 BAR]
• Velocità massima (opzione tipica SE): 300 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura (tenute standard): 0° F a 220° F [-18° C a 105° C]
• Tipi di connessione: SAE-ORB (radiale), BSPP; guarnizioni a faccia O-ring assiali opzionali disponibili
• Opzioni connessione albero: SAE-ORB radiale o BSPP (standard); guarnizione a faccia O-ring assiale opzionale; fori di montaggio filettati
• Materiale corpo: acciaio al carbonio (ossidazione nera)
• Materiale albero: acciaio al carbonio (ossidazione nera)
• Fluidi tipici: aria/gas; refrigerante; olio/idraulico; acqua/glicole
• Coppia minima esempio (SE-11121): 133 in-lbs [15,03 Nm] (pressione zero, olio/idraulico)
• Interfacce di montaggio: flangia albero; flangia carcassa; montaggio a faccia/piano (specificare all'ordine)
