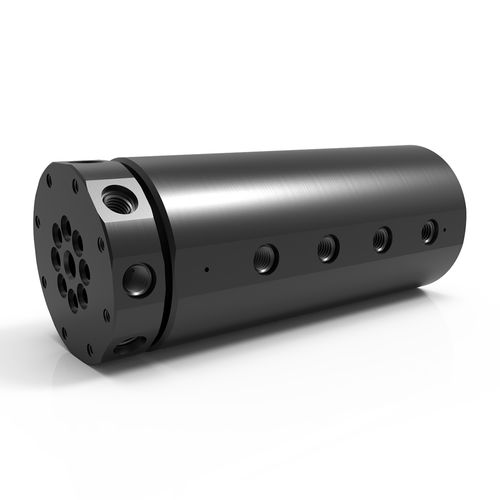

Giunto rotante per acqua SE 8

per olioper ariaa 8 passaggi

Panoramica
Le giunzioni rotanti SE Series a 8 passaggi offrono otto passaggi fluidi indipendenti in un giunto rotante compatto, progettato per spazi ridotti e applicazioni ad alta pressione. Le connessioni radiali filettate sono standard sull'albero e sulla carcassa (opzioni SAE-ORB o BSPP disponibili). Sono disponibili, su richiesta, tenute assiali con O-ring per montaggio a faccia/piano. Le unità SE sono progettate per l'integrazione diretta con anelli collettori elettrici per il trasferimento combinato di fluido ed elettricità.

Pressione max per serie (tabella)
Pressione max | Serie
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] | SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] | HPS
Altri | Soluzioni personalizzate

Velocità max per serie (tabella)
Velocità max | Serie
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Altri | Soluzioni personalizzate

Tipi di connessione (tabella)
Tipo di connessione | Serie
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Pressione media | HPS
Altri | Soluzioni personalizzate

Fluidi idonei (tabella)
Fluidi idonei | Serie
Aria/Gas | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chimici | GPS, SCS, HPS
Liquido refrigerante | SE, GP, GPS, SCS, HPS
Acqua DI/rete | GPS, SCS, HPS
Alimentare | SCS
Olio/Idraulico | SE, GP, GPS, SCS, HVH, HPS
Vapore | Soluzioni personalizzate
Acqua/Glicole | SE, GP, GPS, SCS, HPS

Caratteristiche e opzioni

• Otto passaggi fluidi indipendenti in un pacchetto compatto adatto ad applicazioni ad alta pressione.
• Standard: connessioni filetate radiali su albero e carcassa (SAE-ORB o BSPP disponibili).
• Opzionale: connessioni assiali con tenuta O-ring a faccia (da specificare al momento dell'ordine).
• Montaggi di interfaccia opzionali: flangia sull'albero e flangia sulla carcassa.
• Progettato per integrazione diretta con anelli collettori elettrici per trasferimento fluido + elettrico.
• Materiali di corpo e albero: acciaio al carbonio con finitura Black Oxide (rivestimento/placatura standard).
• Classificazione tipica massima per SE Series: 7.500 PSI [515 BAR] e fino a 300 RPM (dipende da configurazione e fluido).
• Applicazioni: Aria/Gas, refrigerante, olio/idraulico e acqua/glicole (usare inibitori per acqua/glicole; i fluidi olio/idraulico sono a base petrolifera).

Esempio di configurazione rappresentativa
Codice: SE-1181 [SEM-1181] — Connessione: #4 SAE-ORB [G1/8"-28 BSPP] | Dimensione passaggio: 0.187" [4.75 mm] | Diametro: 2.937" [74.6 mm] | Lunghezza: 7.360" [186.944 mm] | Foratura passante: 0.375" [9.525 mm] | Coppia min.*: 70 in-lbs [7.91 Nm]

Note
La coppia minima per la rotazione è basata su pressione zero e fluido olio/idraulico (o aria/gas per la serie SPS). La coppia richiesta può aumentare con altri fluidi o in condizioni di funzionamento a secco. La vita operativa dipende dalla velocità di rotazione e dal ciclo d'uso; potrebbero essere necessari materiali di tenuta specifici per temperature oltre l'intervallo standard.

Specifiche tecniche

• Pressione massima: 7.500 PSI [515 BAR] (tipica per SE Series)
• Velocità massima: 300 RPM
• Vuoto massimo: 30 HG
• Intervallo di temperatura: 0° F a 220° F [-18° C a 105° C]
• Fluidi idonei: Aria/Gas, refrigerante, olio/idraulico, acqua/glicole
• Tipi di connessione: SAE-ORB, BSPP (radiale); tenuta assiale O-ring opzionale
• Materiale carcassa: acciaio al carbonio (Black Oxide)
• Materiale albero: acciaio al carbonio (Black Oxide)
• Montaggio interfaccia opzionale: flangia albero, flangia carcassa
• Opzioni connessione albero: SAE-ORB o BSPP radiali standard (tappati se selezionata l'opzione assiale); tenuta assiale O-ring opzionale; fori filettati di fissaggio disponibili
• Dimensioni campione e coppia (SE-1181): Passaggio 0.187" [4.75 mm]; Diametro 2.937" [74.6 mm]; Lunghezza 7.360" [186.944 mm]; Foratura passante 0.375" [9.525 mm]; Coppia min. 70 in-lbs [7.91 Nm]
