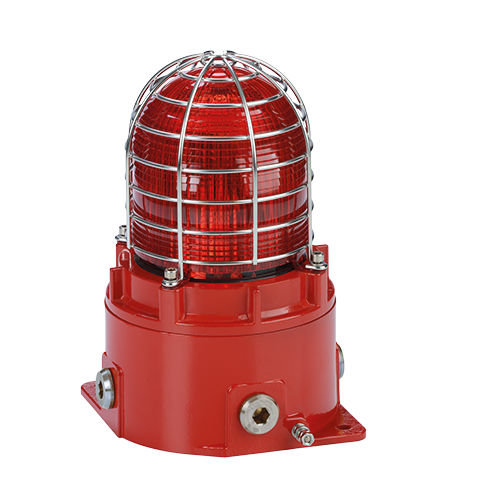

Girofaro STExB2RT1

alogeno115 V AC12 VDC

Panoramica del prodotto
Lo STExB2RT1 è una segnalazione rotante alogena antideflagrante progettata per applicazioni di segnalazione in aree pericolose (Zone 1, 2, 21 e 22). Il contenitore è in acciaio inox 316L resistente alla corrosione, adatto ad ambienti industriali gravosi.

Descrizione
Lo STExB2RT1 offre un segnale rotante ad alta intensità per garantire visibilità anche con forte illuminazione ambientale. È dotato di filtro colore in PC stabilizzato ai raggi UV, sostituibile in campo, e di lente in vetro borosilicato ad alto impatto. Il contenitore 316L include un percorso di fiamma filettato, quattro ingressi cavo M20, morsetti duplicati per installazioni a catena e un ampio spazio di terminazione per semplificare il cablaggio.

Download (documenti disponibili)

• 1-21-180-stexb2rt1_datasheet.pdf
• D199-01-301-IS_Issue_2__STExB2RT1_.pdf
• D199-00-301-IS-RUS_Issue_3_STExB2RT1.pdf
• D199-00-301-IS-IEx_Issue_B_STExRT1.pdf
• IECEx_ULD_16.0017X_005_STEx.pdf
• DEMKO_16_ATEX_1466X_Rev._5_STEx.pdf
• UL21UKEX2019X_Rev.2_STEx.pdf
• IEx20.0156X_R1_STExS_L_B_C_J.pdf
• RU_-GB.%D0%9D%D0%9065.%D0%92.01252_21.pdf
• CCOE_P622994_STExB_S_L_C_J_H.pdf
• 25-06-154202_E25-06-160124_NB0007_STEx.pdf
• TL17013A_STExCP8_IP6X_STEx_IPX6.pdf
• TL24103B_STExB2_IP67.pdf
• DC-070_Issue_H_STEx.pdf
• DC-100_Issue_A_STEx_UKCA.pdf
• D199-05-201_Issue_2.pdf
• D199-06-301_Issue_1.pdf
• D199-09-301_Issue_2_STExB2RT1.pdf
• D254-00-101_Issue_1.pdf
• D254-00-001_Issue_1.pdf
• D217-05-281_Issue_1__STExB2_.pdf

Caratteristiche

• Lampada alogena 20/25W (G6,35/GY6,35)
• Tappi di chiusura in acciaio inox 316 inclusi
• Fissaggi e gabbia protettiva in acciaio inox inclusi di serie
• Filtro colore della lente sostituibile in campo, stabile agli UV
• 4 ingressi cavo (laterali: 4 x M20x1.5mm)
• Morsetti duplicati (in e out) per installazioni a catena
• Contenitore anticorrosione in acciaio inox 316L

Assemblaggi
Lo STExB2RT1 può essere fornito come assemblato placcato configurato con avvisatori acustici STEx e con ulteriori segnalatori STEx a lampo xenon o LED. Disponibile con o senza scatola di giunzione Ex d STExJ2.

Specifiche tecniche

• Sorgente: Lampada alogena G6,35/GY6,35
• Potenza: 20W (tensioni DC); 25W (tensioni AC)
• Velocità di rotazione: 180 RPM (+/-30 RPM)
• Intensità efficace (cd): 633 cd (lente chiara a tensione ottimale)
• Colori lente: Ambra, Blu, Chiaro, Verde, Magenta, Rosso e Giallo
• Tensioni DC: 12V dc; 24V dc
• Tensioni AC: 115V ac; 230V ac
• Durata del gruppo luce: >5,000 hrs
• Protezione ingresso: IP66/67 (secondo EN60529)
• Materiale lente: Vetro borosilicato ad alto impatto
• Materiale contenitore: Acciaio inox 316L
• Colore contenitore: Rosso (RAL3000)
• Finitura contenitore: Cromato e verniciato a polvere; ISO 12944-6 CX, C5VH & C5H
• Tappi di chiusura: Acciaio inox
• Morsetti: 0.5 – 2.5mm² (20-14 AWG); morsetti duplicati
• Messa a terra: M5
• Monitoraggio linea: Diodo di blocco incluso; EOL Min. 500 Ohm 2W, o 3k3 Ohm 0.5W; diodo (versioni DC) installabile
• Volume contenitore: <2 litres
• Temperatura di installazione: -50° a +70°C (-58°F a +158°F)
• Temperatura di stoccaggio: -50° a +70°C (-58°F a +158°F)
• Umidità relativa: 95% (si raccomanda tropicalizzazione aggiuntiva se sono presenti elevata umidità e alte temperature)
• Peso: 6.0 kg / 13.23 lbs
• Corrente nominale: 12Vdc: 1.73 A (+/-10%); 24Vdc: 970 mA (+/-10%); 115Vac: 216 mA (115-120Vac); 230Vac: 111 mA (220-240Vac)
