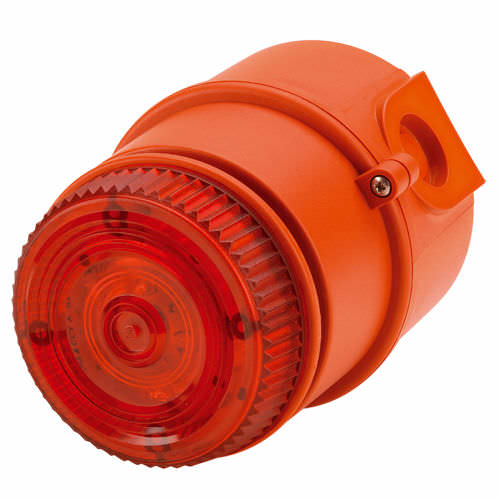

Diffusore di allarme sonoro con luce a LED IS-mC1

elettronicoa sicurezza intrinsecaATEX

Descrizione
L'IS-mC1 è un avvisatore acustico compatto combinato 100 dB(A) con segnalatore L.E.D. È sufficiente una barriera Zener o un isolatore galvanico per alimentare sia l'avvisatore che il faro; in alternativa l'unità può essere configurata come solo avvisatore o solo faro. Omologazioni: ATEX, IECEx e GOST‑R per Zona 0 e approvazione FM per Classe I Divisione 1 / Zona 0.

Caratteristiche

• Protezione da sovraccarico in ingresso e corrente inversa
• Resistenza di fine linea certificata
• Uscita sonora auto-sincronizzata
• Lente prismatica che ottimizza l'efficacia del L.E.D.
• Disponibile con configurazioni tono e frequenze personalizzate

Download (elenco file)
Datasheet: Datasheet.pdf
Manuale di installazione: D251-01-601-IS_Issue_1__IS-mC1_.pdf
ANZEx installation: IS5013_A_IS-mC1AN.pdf
Certificato IECEx: IECEx_SIR_06.0045X_Issue_4_IS-mini_range.pdf
Certificato ATEX: Sira_05ATEX2084X_Issue_9_IS-mini_range.pdf
Certificato FM: FM_CoC_3029125_IS-mini.pdf
Certificato UKCA: CSAE_21UKEX2553X_Iss_0_IS-Mini.pdf
Certificato Ex russo: EAC_EU_C-GB.AA71.B.00273_20.pdf
Permesso RTN: RTN_permit_PPC_00-29227.pdf
Certificato antincendio Russia: Russian_Fire_Certificate_-GB.25..03286.PDF
Registro marittimo Russia: 19.00195.278.pdf
Certificato ANZEx: ANZEx_07.4044X_Issue_0_IS-mini_Range.pdf
Cert. Hong Kong Fire Dept.: HK_FSD_IS-mini.pdf
Dichiarazione di conformità: DC-011_Issue_J_IS-Mini.pdf
Dichiarazione UKCA: DC-088_Issue_A_UKCA_IS-Mini.pdf
Disegno 2D (PDF): D251-05-601_Issue_2.pdf
Disegno 2D (DWG): D251-05-601_Issue_1.dwg
Disegno 3D (STEP): D251-05-601-3D_Issue_1.STEP
Schema cablaggio: D5037_Issue_A_IS-mC1.pdf
Disegno targhetta: D251-09-601_Issue_1_IS-mC1.pdf
Immagini prodotto alta risoluzione (TIFF): 1-13-010_IS-mC1-R-A.tif / 1-13-010_IS-mC1-R-B.tif / 1-13-010_IS-mC1-R-R.tif

Specifiche
Allarme sonoro:
Uscita nominale: 100 dB(A) @ 1 m ± 3 dB – Tono 2* [91 dB(A) @ 10 ft / 3 m]
Numero di toni: 49 (conforme UKOOA/PFEER)
Numero di stadi: 3
Controllo volume: Max. 100 dB(A); Min. 90 dB(A) – Tono 2
Portata efficace: 40 m / 131 ft @ 1 kHz

Faro L.E.D.:
Sorgente luminosa: Array di 6 L.E.D. ad alta intensità
Colori L.E.D.: Rosso, Ambra, Blu, Verde e Clear
Modalità flash: Doppio flash a 2 Hz e 1 Hz
Intensità effettiva (cd): 23 cd* (misurato ref. I.E.S.)

Generale:
Tensione: 16–28 Vdc tramite barriera Zener o isolatore galvanico
Corrente combinata: approx. 30 mA tipico se alimentato a 24 V tramite barriera Zener 28 V 300 Ohm
Protezione ingresso: IP65
Valutazione: Continuo
Materiale involucro: UL94V0 & 5VA FR ABS & PC
Colore involucro: RAL3000 Rosso
Fissaggi: Acciaio inossidabile
Ingressi cavi: 2 x M20 (configurazioni personalizzate disponibili)
MTBF: 141,63 anni / 1.240.694 ore – MIL‑217
Terminali: 0,5–2,5 mm²
Temperatura esercizio: -40° a +60°C
Temperatura stoccaggio: -40° a +70°C
Umidità relativa: 90% a 20°C
Peso: 0,44 kg / 0,97 lbs

Codici pezzi
IS-mC1-R/[y]
[y] = Colore LED: A = Ambra / B = Blu / G = Verde / R = Rosso / C = Clear (LED bianco). Nota: le unità Blu e Verde impiegano lente Clear.
Combinato o solo sounder: Può essere alimentato da qualunque barriera Zener o isolatore galvanico certificato con parametri di uscita Uo ≤ 28 Vdc, Io ≤ 93 mA, Po ≤ 660 mW
Solo faro: Parametri max Uo ≤ 28 Vdc, Io ≤ 660 mA, Po ≤ 1,2 W

Omologazioni

• ATEX: SIRA 05ATEX2084X
• IECEx: IECEx SIR 06.0045X
• FM approved
• GOST‑R: POCC GB.JB05.B03365

Tabella dei toni (sintesi)
49 toni disponibili (conforme UKOOA/PFEER). Esempi:
T1 — 340 Hz Continuo — Stg2: T2 — Stg3: T5
T2 — 800/1000 Hz @ 0,25 s Alternante — Stg2: T17 — Stg3: T5
T3 — 500/1200 Hz Slow Whoop — Stg2: T2 — Stg3: T5
Configurazioni nazionali o toni personalizzati disponibili su richiesta.
