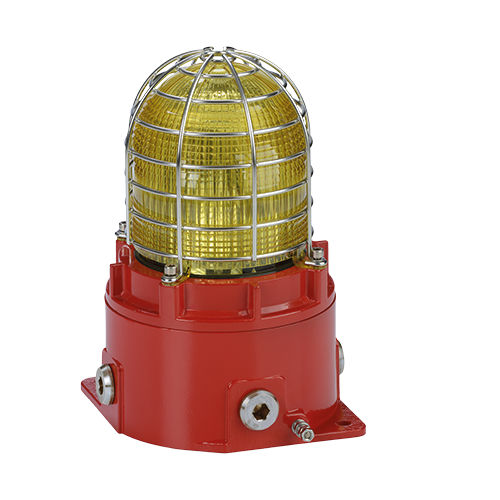

Segnalatore luminoso multifunzione STExB2X21

flashallo xeno115 V AC

Descrizione
STExB2X21 è un segnalatore allo xeno da 21 Joule a prova di esplosione, progettato per aree pericolose (Zone 1, 2, 21 e 22). L'involucro in acciaio inox 316L resistente alla corrosione, il percorso di fiamma filettato e l'ampia area di terminazione semplificano l'installazione e garantiscono durata. Il flash xeno ad alta potenza assicura segnalazione visiva efficace anche in presenza di elevata luce ambientale. Filtri colore in policarbonato stabili ai raggi UV e tubo xeno sostituibile in campo facilitano la manutenzione. Conforme SIL1 & SIL2 Route 2H secondo IEC61508 (2010) come standard.

Caratteristiche

• Quattro velocità di lampeggio: 1Hz, 1,3Hz, 1,5Hz e doppio flash
• Sincronizzazione automatica su sistemi multi-beacon
• Tubo xenon sostituibile dall'utente, fissato contro urti e vibrazioni
• Protezione A4 316 in acciaio inox inclusa
• Filtri lente in policarbonato stabili ai UV, sostituibili in campo
• 4 ingressi cavo con tappi inclusi
• Involucro in acciaio inox 316L resistente alla corrosione

Prodotto aggiornata

• Elettronica con minore in-rush
• Uscita luminosa migliorata
• Protezione A4 316 in acciaio inox di serie

Approvazioni

• IECEx ULD 16.0017X
• ATEX DEMKO 16 ATEX 1466X
• UKCA: UL21UKEX2019X
• TR-CU Ex EAC
• INMETRO IEx 20.0156X
• PESO CCOE certificato: P622994
• Conforme SIL1 & SIL2 secondo IEC61508 (2010)

Assemblies
Disponibile come assemblaggio placcato configurato con avvisatore acustico STEx e con balise STEx xeno o LED aggiuntive, con o senza scatola di giunzione STExJ2 Ex d.

Coding

• IECEx / ATEX
• II 2G Ex db IIC Gb T4 Ta -50°C a +65°C (AC: +55°C)
• II 2G Ex db IIC Gb T3 Ta -50°C a +75°C (AC: +65°C)
• II 2D Ex tb IIIC Db T131°C Ta -50°C a +70°C (AC: T137°C)

Fattore colore lente (candela effettiva)
Ambra: 0.59
Blu: 0.27
Chiaro: 1.00
Verde: 0.51
Magenta: 0.34
Rosso: 0.15
Giallo: 0.85

Specifiche tecniche

• Fonte: Strobo allo xeno – singolo o doppio
• Energia: 21 Joule (21Ws)
• Velocità flash: 1Hz; 1,3Hz; 1,5Hz; Doppio flash
• Intensità effettiva (misurata IES): 1.115,57 cd
• Picco candela (misurata IES): 252.852 cd
• Intensità effettiva (calcolata): 1.050 cd
• Picco candela (calcolato): 2.100.000 cd
• Colori lente: Ambra, Blu, Chiaro, Verde, Magenta, Rosso, Giallo
• Tensione DC: 24Vdc (20–28Vdc), 48Vdc (42–54Vdc)
• Tensione AC: 115Vac (110–120Vac), 230Vac (220–240Vac)
• In-rush: 1508mA entro 5ms @ 24Vdc
• SIL: SIL1 & SIL2 Route 2H IEC61508 (2010)
• Protezione ingresso: IP66/67 (EN60529)
• Materiale lente: Vetro borosilicato ad alto impatto
• Materiale involucro: Acciaio inox 316L
• Finitura: Cromata e verniciata a polvere; ISO 12944-6 CX, C5VH & C5H
• Ingressi cavo: 4 x M20x1,5mm (tappi inclusi)
• Terminali: 0,5–2,5mm² (20–14 AWG); duplicati
• Perno di terra: M5
• Volume involucro: <2 litres
• Temperatura di esercizio: -50°C a +75°C
• Temperatura di stoccaggio: -50°C a +75°C
• Umidità relativa: 99% (elettronica tropicalizzata / rivestita)
• MTBF DC: 155,52 anni / 1.362.398 h (MIL 217)
• MTBF AC: 246,02 anni / 2.155.173 h (MIL 217)
• Peso: 6,0 kg
• Base codice parte: STExB2 (tipo X21 = Faro xeno – 21 Joule)

Consumo di corrente (estratto)
24Vdc (20–28Vdc): nominale 1130mA, max 1240mA, in-rush 1508mA <6ms
48Vdc (42–54Vdc): nominale 530mA, max 560mA, in-rush 2110mA <4ms
115Vac (110–120Vac): nominale 500mA, max 530mA
230Vac (220–240Vac): nominale 195mA, max 270mA

Codici pezzi (estratto)
Tipo prodotto: STExB2; Tipo: X21 = Faro xeno – 21 Joule; Tensioni: DC024 / DC048 / AC115 / AC230; Opzioni ingressi cavo: A–J (4 x M20x1,5mm … adattatori NPT / M25); Materiale tappi/adattatori: Acciaio inox; Protezione: A4 316 Acciaio inox; Versioni prodotto: A (IECEx, ATEX, Ex EAC, INMETRO – SIL1 & SIL2) o U (tubi xeno doppi)
