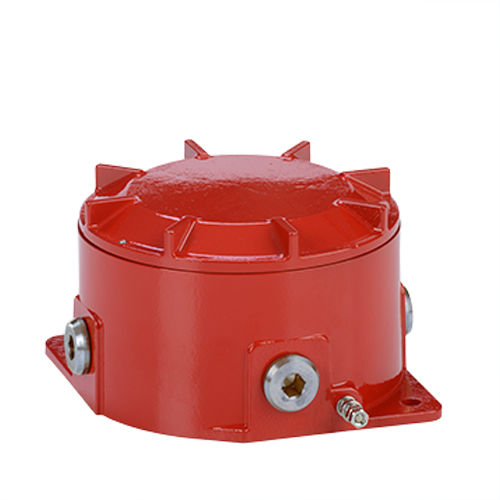

Scatola di derivazione IECEx STExJ2

IP67IP66c-UL-us

Descrizione
STExJ2 è una scatola di giunzione antideflagrante versatile e certificata a livello mondiale. Il robusto involucro in acciaio inossidabile 316L anticorrosione, con protezione IP66/67 e intervallo di temperatura esteso, è adatto per applicazioni in Zona 1, Zona 2 e Classe I Divisione 2. L'involucro presenta un percorso di fiamma filettato, quattro ingressi per cavi e un'ampia area di terminazione per ridurre i tempi di installazione. Potenza nominale fino a 5 W. Omologata DNV per luoghi esposti.

Caratteristiche principali

• Involucro in acciaio inox 316L resistente alla corrosione
• Protezione ingressi: IP66 / IP67 (EN60529)
• Quattro ingressi per cavi configurabili (standard: 3 × M20x1,5 mm tappi inclusi)
• Percorso di fiamma filettato e ampia area di terminazione
• Opzioni terminali: Guida DIN 12 × AKZ 2,5 o morsettiera MK3 a 12 vie
• Potenza: 5 W max.
• Intervallo temperatura: -50 °C a +70 °C (-58 °F a +158 °F)
• Omologazioni globali: IECEx, ATEX, UL/cUL, UKCA, INMETRO, Ex EAC, CCOE PESO, DNV

Download (nomi file)
Scheda tecnica : 1-25-020-stexj2_datasheet.pdf
Manuale di installazione : D199-01-501-IS_Issue_3__STExJ2_.pdf
Manuale di installazione - russo : D199-00-501-IS-RUS_Issue_3_STExJ2.pdf
Manuale INMETRO : D199-00-501-IS-IEx_Issue_B_STExJ2.pdf
Certificato IECEx : IECEx_ULD_16.0017X_005_STEx.pdf
Certificato ATEX : DEMKO_16_ATEX_1466X_Rev4_STEx.pdf
Certificato UL : UL_CoC-20211026-E245313_Vol2_Sec2_STEx.pdf
Certificato UKCA : UL21UKEX2019X_Rev1_STEx.pdf
Certificato INMETRO : IEx20.0156X_R1_STExS_L_B_C_J.pdf
Ex EAC TR CU 012/2011 : RU_-GB.65..01253_21.pdf
CCOE PESO : CCOE_P622994_STExB_S_L_C_J_H.pdf
Omologazione DNV : TAA00001JN_2.pdf
Approvazione ECAS Ex : 25-06-154202_E25-06-160124_NB0007_STEx.pdf
Certificato protezione corrosione : TL17013A_STExCP8_IP6X_STEx_IPX6.pdf
Dichiarazione di conformità : DC-070_Issue_H_STEx.pdf
Dichiarazione UKCA : DC-100_Issue_A_STEx_UKCA.pdf
Disegno 2D (PDF) : D199-05-501_Issue_1_STExJ2_.pdf
Disegno targhetta : D199-09-501_Issue_1_STExJ2_.pdf

Specifiche tecniche

• Terminali: Guida DIN 12 × AKZ 2,5; Terra 2 × AKE 2,5; Morsettiera MK3 a 12 vie
• Tensioni CC: 60 Vdc max.
• Tensioni AC: 260 Vac 50/60 Hz max.
• Potenza: 5 W max.
• Protezione ingresso: EN60529: IP66 / IP67
• Materiale involucro: Acciaio inox 316L
• Colore involucro: Rosso (RAL3000)
• Finitura: Cromata e verniciata a polvere; ISO 12944-6 CX, C5VH e C5H
• Ingressi cavi (standard): 3 × M20x1,5 mm (tappi inclusi)
• Tappi di arresto: Acciaio inox
• Perno di messa a terra: M5
• Intervallo temperatura installazione: -50 °C a +70 °C (-58 °F a +158 °F)
• Temperatura di stoccaggio: -50 °C a +70 °C (-58 °F a +158 °F)
• Peso: 5,0 kg (11,02 lbs)
