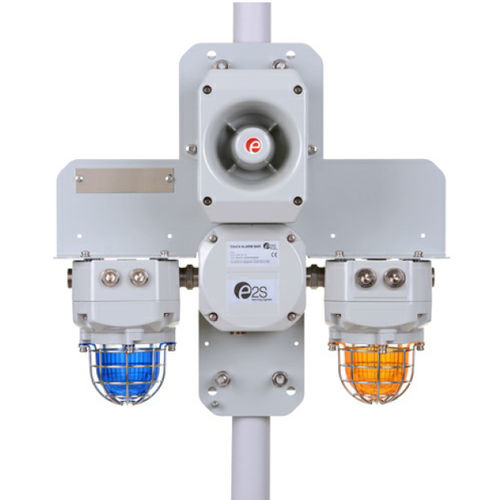

Centrale di misurazione e di allarme industriale D2xC4

compattodi incendio

Descrizione
Il D2xC4 è una barra di allarme integrata per aree classificate che combina lampeggianti stroboscopici LED o Xenon ad alta potenza con l'avvisatore acustico D2xS1. Progettata per Classe I/II Div 2 e Zona 2/22, l'unità compatta e close-coupled è fornita con cablaggio preinstallato e scatola di giunzione integrata per terminazioni e installazione semplificate.

Ordering / Options

• Scatola di giunzione: J1 — con 12 × morsetti SAK 2.5 su guida DIN
• Opzioni faro (selezionare per posizione): D2xB1X05 (Xenon 5J), D2xB1X10 (Xenon 10J), D2xB1LD2 (LED multifunzione)
• Colori lente: Ambra, Blu, Chiaro, Verde, Magenta, Rosso, Giallo
• Avvisatore: D2xS1 integrato (toni e stadi selezionabili)
• Tensioni: 24V dc (18–30Vdc), 115–120Vac (50/60Hz), 220–230Vac (50/60Hz)
• Ingressi cavi: opzioni multiple (2 × M20x1.5; 2 × 1/2" NPT; 2 × 3/4" NPT; 2 × M25x1.5; varianti a singola entrata; adattatori disponibili)
• Tappi/adattatori: Ottone, ottone nichelato, acciaio inox
• Protezione lente: Acciaio inox 316 A4 (opzione con targhetta apparecchiatura & etichette)
• Omologazioni: UL, cUL, IECEx, ATEX
• Opzioni prodotto: Standard; cablaggio personalizzato; configurazione su misura; software toni personalizzato
• Colori involucro: Rosso o Grigio (colori personalizzati su richiesta)

Caratteristiche

• Uso privato incendio & segnalazione generale UL464/UL1638
• Omologato a livello mondiale: UL, cUL, IECEx, ATEX
• Disponibile con lampeggianti LED e/o Xenon
• Avvisatore integrato fino a 116 dB(A) @ 1 m
• 4 stadi/canali selezionabili e 64 toni
• Sincronizzazione automatica su sistemi multi-sounder
• Assemblato in fabbrica con cablaggio integrato e scatola di giunzione
• Montaggio su piastra posteriore in acciaio inox; involucro in alluminio LM6 grado marino
• Lenti in vetro borosilicato; protezioni lente in acciaio inox; filtri colore sostituibili in campo
• Protezione ingressi: Tipo 4/4X/3R/13, IP66/67

Specifiche (dati chiave selezionati)
Faro LED D2xB1LD2 — Sorgente: array di 4 × LED Cree® ad alta potenza; Intensità eff: 73,4 cd (UL1638 privato), 180 cd (segnalazione generale); Picco: 300.000 cd; Vita LED: >60.000 h; Sincronizzazione: 1Hz, 1,3Hz, 2Hz.

Faro Xenon D2xB1X10 10J — Energia: 10 J; Frequenza: 1 Hz; Picco calcolato: 1.000.000 cd; Intensità eff. (calc): 500 cd.

Faro Xenon D2xB1X05 5J — Energia: 5 J; Frequenza: 1 Hz; Picco calcolato: 500.000 cd; Intensità eff. (calc): 250 cd.

Avvisatore D2xS1 — Uscita max: 116 dB(A) @ 1 m [107 dB(A) @ 3 m]; Nominale: 112 dB(A) @ 1 m ±3 dB (Tono 2); 64 toni; 4 stadi; Controllo volume regolabile (-12 dB(A)).

Informazioni generali
Montaggio: Kit per montaggio su palo incluso; Involucro: Alluminio LM6 grado marino, cromato e verniciato; Materiale lente: cupola in vetro borosilicato + filtro PC; Protezione lente: inox 316 A4; Ingressi cavi: standard 2 × 1/2" NPT (altre tramite adattatori); Morsetti: 0,5–2,5 mm² SAK 2.5 o BK12; Pernio di terra: M4; Temp. installazione: -40 a +50 °C; Stoccaggio: -40 a +70 °C; Umidità: 99% (elettronica tropicalizzata/conformal coat).

Consumo (nominale)
24V dc (18–30Vdc): D2xB1LD2 99,5 mA / D2xB1X10 560 mA / D2xB1X05 275 mA / D2xS1 313 mA
115–120Vac 50/60Hz: D2xB1LD2 68 mA / D2xB1X10 185 mA / D2xB1X05 80 mA / D2xS1 90 mA
220–230Vac 50/60Hz: D2xB1LD2 70 mA / D2xB1X10 107 mA / D2xB1X05 30 mA / D2xS1 52 mA

Codici parti
Identificativo prodotto: D2xC4 = Barra di allarme integrata con lampeggianti LED e/o Xenon e avvisatore. J1 = Scatola di giunzione 12 × SAK 2.5. Esempio: D2xC4 J1 5G 5A 5R S1 DC024 B N 1 A 1 G.

Omologazioni

• UL/cUL: E245313, E230764
• IECEx: IECEx ULD 14.0004X
• ATEX: DEMKO 14 ATEX 4786493904X
• Elenco CSFM e classificazioni NEC/CEC per Classe I/II Div 2 e Zona 2/22

Tabella toni (panoramica)
Supporta 64 toni selezionabili (T1–T64) mappati su 4 stadi. Esempi: T1 TF037.WAV 1000 continuo (PFEER Gas tossico); T2 TF009.WAV 1200/500 @1Hz a scansione; T3 TF045.WAV 1000 @0,5Hz intermittente. Configurazioni paese/personalizzate su richiesta.

Nota
Il D2xC4 è configurabile: selezionare tipo/numero di fari, colore lente, scatola di giunzione, materiali tappi, versione omologativa e tensione in base ai requisiti dell'impianto.
