Centrale di misurazione e di allarme D1xB2LD2

Descrizione

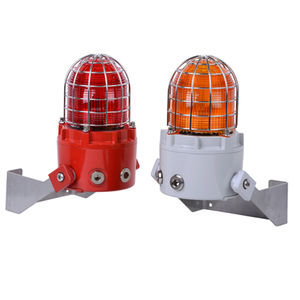

Il D1xB2LD2 è una segnalazione LED multifunzione antideflagrante approvata a livello globale. L'involucro robusto di tipo 4/4X in lega di alluminio LM6 grado marino, anticorrosione, è adatto per applicazioni Classe I/II Div 1, Zona 1, 2, 21 e 22.

Caratteristiche

• Cinque frequenze di lampeggio: 1Hz, 1,33Hz, 2Hz, doppio e triplo strike
• Sincronizzazione automatica per sistemi con più segnalatori
• Modalità continue ad alta e bassa potenza
• Tre stadi/canali selezionabili da remoto nelle versioni DC
• Gabbia in acciaio inossidabile A4 (316) fornita di serie
• Filtro colore sostituibile in campo, policarbonato stabile ai UV
• 4 ingressi laterali + 1 ingresso pendente, tappi inclusi
• Involucro in alluminio grado marino resistente alla corrosione
• Omologazione UL Marine

Specifiche

• Sorgente: Matrice di 4 LED Cree® ad alta potenza
• Modalità: 1Hz (60 fpm), 1,33Hz (80 fpm), 2Hz (120 fpm), Double, Triple, Steady High, Steady Low
• Intensità efficace (cd): 338 cd – flash 1Hz; 174 cd – Steady High
• Colori lente: Ambra, Blu, Chiaro, Verde, Magenta, Rosso, Giallo
• Tensione DC: 24Vdc (18-30Vdc)
• Tensione AC: 115Vac (110-120Vac), 230Vac (220-240Vac)
• In-rush @ 24Vdc: 1890mA in <0.22ms
• Durata LED: >60.000 ore
• SIL: SIL1 & SIL2 Route 2H (IEC61508:2010)
• Protezione ingresso: IP66/67; NEMA/Tipo: 4/4X/3R/13
• Materiale lente: Vetro borosilicato ad elevata resistenza agli urti
• Involucro: Lega di alluminio LM6 grado marino, finitura cromata e verniciata a polvere
• Colore involucro: Rosso o Grigio (colori speciali disponibili)
• Ingressi cavi: Lato: 2 × 3/4" NPT & 2 × M20x1.5mm; Pendente: 1 × 3/4" NPT
• Tappi: Ottone, nichelato o acciaio inox
• Morsetti: 0,5–2,5mm² (20–14 AWG); supporta 12 AWG solido; morsetti duplicati
• Bullone di terra: M5
• Monitoraggio linea: Diodo di blocco incluso; opzioni EOL per DC
• Volume involucro: < 2 litri
• Temperatura operativa: -55°C a +80°C
• Temperatura di stoccaggio: -55°C a +80°C
• Umidità relativa: 99% – elettronica tropicalizzata/coated
• MTBF DC: 1.865.671 ore (MIL 217)
• MTBF AC: 1.790.510 ore (MIL 217)
• Peso: 3,2 kg

Consumo nominale

• 24Vdc (18-30Vdc): Steady High 240mA; Steady Low 134mA; Flash 1Hz 110mA; Max 500mA; In-rush 1890mA <0.22ms
• 115Vac (110-120Vac 50/60Hz): Steady High 95mA; Steady Low 78mA; Flash 1Hz 90mA; Max 180mA; In-rush 1150mA <12ms
• 230Vac (220-240Vac 50/60Hz): Steady High 48mA; Steady Low 37mA; Flash 1Hz 45mA; Max 100mA; In-rush 670mA <12ms

Codici / Informazioni d'ordine

• Tipo prodotto: D1xB2
• Tipo: LD2 – Segnalatore LED multifunzione
• Opzioni tensione: DC024 / AC115 / AC230
• Opzioni ingressi cavi [e]: M / B / E
• Materiale tappo/adattatore [m]: B (Ottone), N (Nichelato), S (Inox)
• Materiale gabbia [s]: 1 (A4 316 Inox), 3 (A4 316 con targhetta), 5 (A4 316 con targhetta e etichetta)
• Versione prodotto [v]: A o J (varianti certificazione)
• Opzione prodotto [o]: 1 (Standard), X (Personalizzato)
• Colore involucro [x]: R (Rosso), G (Grigio), S (Speciale)
• Colore lente [y]: A, B, C, G, M, R, Y

Omologazioni

• UL / cUL – File ref: E245313
• IECEx: IECEx ULD 19.0006X
• ATEX: DEMKO 19 ATEX 2009X
• UKCA: UL21UKEX2130X
• CCCEx, TR CU Ex EAC, PESO CCOE, CSFM
• SIL1 & SIL2 conformi a IEC61508 (2010)

Coding (selezione)

• NEC / Class / Zone: Class I Zone 1 AEx db IIC T5 Ta -55°C a +80°C (T6 fino +70°C)
• CEC / Ex: Ex db IIC T4 Ta -55°C a +80°C
• NEC / CEC Class / Div: Class I Div 1 Group ABCD T5/T6; Class II Div 1 Group EFG T4
• IECEx / ATEX: II 2G Ex db IIC T5 Gb Ta -55°C a +80°C; II 2D Ex tb IIIC T95°C Db Ta -55°C a +80°C

Fattore candela efficace per colore

• Ambra: 0.59
• Blu: 0.27
• Chiaro: 1.00
• Verde: 0.51
• Magenta: 0.34
• Rosso: 0.15
• Giallo: 0.85

Modalità multifunzione (stadi)

• Stadi: Stage 1 [on board] / Stage 2 [remote] / Stage 3 [remote] (stadi remoti solo su unità DC)
• Esempi: Steady High / Flash 1Hz / Triple Strike ; Steady Low / Flash 1Hz / Triple Strike
• Double strike: 150ms on, 150ms off x2, 600ms off ; Triple strike: 150ms on, 150ms off x3, 600ms off
