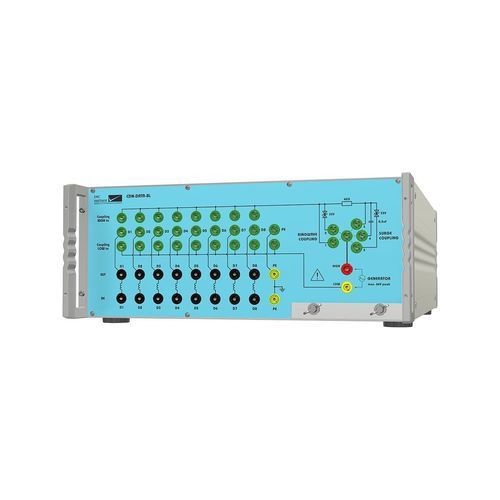

Rete di accoppiamento CDN CDN-DATA-8L

CDN manuale per test di sovratensione (CWG) e onda anulare a 100 kHz su 4 linee dati asimmetriche. Accoppiamento differenziale e di modo comune. L'accoppiamento di impulsi di sovratensione (CWG) e di onde anulari su linee dati asimmetriche è un requisito previsto dalle norme di base IEC 61000-4-5 e IEC 61000-4-12. L'accoppiamento può essere selezionato in base al tipo di test a impulsi e alla velocità di trasmissione dei dati dell'EUT. Accoppiamento di sovratensione 40 Ohm in serie con condensatore da 0,5 uF o diodo da 33V. L'accoppiamento ad anello è diretto, poiché gli elementi di accoppiamento necessari sono inclusi nel generatore di onde ad anello. È possibile inserire un box di accoppiamento esterno con un tubo a scarica di gas (GDT) da 90 V per eseguire test su interfacce con velocità di trasmissione dati più elevate. Vantaggi - Surge CWG secondo IEC 61000-4-5 Ed3 - Onda anulare a 100kHz secondo IEC 61000-4-12 - Larghezza di banda operativa di 100kHz - Corrente EUT fino a 4A - Livello di prova massimo 6kV - Utilizzabile con qualsiasi generatore di test EMC PARTNER - Elementi di accoppiamento selezionabili dall'utente - Test oltre i limiti standard
