Simulatore ESD ESDEX series

industrialeper automotiveper applicazioni aeronautiche

Panoramica
La nuova serie ESDEX è un generatore/simulatore ESD modulare e compatto (pistola ESD) progettato e prodotto da EMC PARTNER. È il successore di nuova generazione dell'ESD3000 ed è realizzato per offrire comfort, funzionamento intuitivo, flessibilità e alte prestazioni. La serie è disponibile nelle versioni 8 kV, 16 kV e 30 kV e supporta un'ampia gamma di reti RC intercambiabili per garantire la conformità alle norme internazionali come IEC 61000-4-2, ISO 10605, RTCA DO-160 e MIL-STD-461.

Caratteristiche principali

• Architettura modulare con reti RC e punte di prova intercambiabili
• Rilevamento automatico dei moduli RC
• Design ergonomico e perfettamente bilanciato della pistola con grilletto tondo a bassa resistenza e pulsanti laterali programmabili
• LED integrato sulla punta per identificare con precisione il punto di contatto sull'EUT
• Ampio display capacitivo 4" per controllo intuitivo e buona leggibilità
• Batteria ricaricabile: fino a 12 ore di funzionamento; ricarica rapida (USB-C) all'80% in ~80 minuti
• Connettività USB-C e scheda SD per ricarica rapida, trasferimento dati, reporting e scambio firmware/impostazioni
• Aggiornamenti firmware gratuiti e software gratuito per trasferimento dati, gestione delle impostazioni e report
• Modalità ripetuta (Air Discharge) che consente impulsi ripetuti fino a 500 Hz
• Funzione bleed-off per scaricare l'energia residua dopo ogni impulso
• Procedure di autoverifica per tensione di carica, relè di scarica e circuito di scarica interno con memorizzazione/registrazione dei risultati
• Effetto prossimità ridotto e misure per limitare emissioni irradiate involontarie

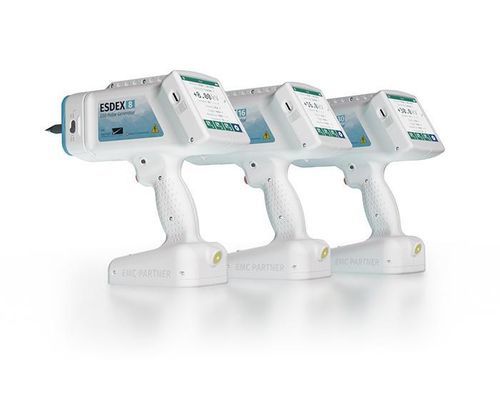

Modelli

• ESDEX8 — generatore/simulatore ESD 8 kV con rete RC fissa 150 pF / 330 Ω. Adatto per test R&D e fase di sviluppo.
• ESDEX16 — generatore/simulatore ESD 16 kV con reti RC intercambiabili. Ideale per test di conformità prodotto fino a 16 kV; aggiornabile a 30 kV.
• ESDEX30 — generatore/simulatore ESD 30 kV con reti RC intercambiabili. Adatto per requisiti di tensione più elevati come automotive e laboratori di maggiori dimensioni.

Applicazioni
La serie ESDEX copre un'ampia gamma di applicazioni: industria (IEC 61000-4-2), automotive (ISO 10605), difesa (MIL-STD-461), avionica (RTCA DO-160 Sezione 25), mobilità elettrica e test di elettronica consumer/industriale. Sono disponibili vari accessori per ciascun ambito applicativo.

Moduli RC (esempi)
Reti RC / di scarica intercambiabili disponibili (selezione):

• NW-C150R330-B — 150 pF / 330 Ω, AD & CD fino a 30 kV, con bleed-off (per IEC 61000-4-2 & ISO 10605)
• NW-C150R330 — 150 pF / 330 Ω, AD & CD fino a 30 kV, senza bleed-off
• NW-C150R2000-B — 150 pF / 2000 Ω, AD & CD fino a 30 kV, con bleed-off (ISO 10605)
• NW-C150R2000 — 150 pF / 2000 Ω, AD & CD fino a 30 kV, senza bleed-off
• NW-330R2000-B / NW-330R2000 — opzioni 330 pF / 2000 Ω
• NW-C330R330-B / NW-C330R330 — opzioni 330 pF / 330 Ω
• NW-C150R330-F — fast risetime 150 pF / 330 Ω, CD fino a 30 kV, con bleed-off
• NW-C200R50 / NW-C200R50-B — 200 pF / 50 Ω (wearables), AD & CD fino a 16 kV (con/senza bleed-off)

Accessori (selezione)

• ESD-TARGET — target placcato oro 2 Ω secondo IEC 61000-4-2 / ISO 10605, include cavo SMA & attenuatori, max 30 kV
• ESD VERI-TARGET / VERI-TARGET ADAPTER — adattatori per taratura, placcati oro
• ESD-VERI-V — divisore di misura tensione ESD (20 GΩ, rapporto 1:20.000), ingresso max 32 kV
• ESDEX-STAND — treppiede in carbonio per test IEC 61000-4-2 / ISO 10605 (altezza regolabile)
• ESDEX-GND-SUPPORT — supporto per trazione del cavo di ritorno per verifica della forma d'onda (richiede stand)
• ESD-VCP50 — piastra di accoppiamento verticale IEC 61000-4-2
• ESD-BLEEDER-CABLE (150 / 200) — cavi con resistori bleeder (2 x 470kΩ) fino a 30 kV
• ESDEX-H-FIELDS / ESDEX-E-FIELDS — loop/placche per campi magnetici/elettrici per analisi dei punti deboli
• ESD-HCP-AUTO / ESD-HCP-AUTO LARGE — piani di accoppiamento indiretto secondo ISO 10605 (varie dimensioni)
• ESDEX-BATTPACK-4C — pacco batteria ad alta capacità 4 celle (6900 mAh) per test estesi

Software & report
Software gratuito fornito per trasferimento dati, caricamento/salvataggio di setup utente e test, download dei report e installazione aggiornamenti firmware. L'opzione ESDEX-TESTSUITE supporta la creazione di piani di prova e report personalizzati secondo IEC 61000-4-2 e ISO 10605. I report possono essere esportati in PDF, CSV e HTML.

Sicurezza & prestazioni
Le unità ESDEX includono bleed-off automatico, autoverifiche, misure per ridurre l'effetto prossimità e componenti di alta qualità per garantire risultati di prova ESD affidabili, riproducibili e sicuri.

Caratteristiche / specifiche tecniche

• Nome serie: ESDEX Series
• Tensioni disponibili: 8 kV, 16 kV, 30 kV (dipende dal modello)
• Reti RC: multipli moduli intercambiabili (esempi elencati sopra)
• Norme supportate: IEC 61000-4-2, ISO 10605, RTCA DO-160, MIL-STD-461
• Attivazione: grilletto ergonomico + pulsanti laterali programmabili
• Display: touchscreen capacitivo 4"
• Connettività: porta USB-C, slot scheda SD, trasferimento dati e supporto aggiornamento firmware
• Batteria: ricaricabile, fino a ~12 ore di funzionamento, ricarica rapida all'80 % in ~80 minuti (via USB-C)
• Modalità ripetuta: impulsi Air Discharge ripetuti fino a 500 Hz
• Funzioni: riconoscimento automatico RC, bleed-off, autoverifica, reporting (PDF/CSV/HTML), aggiornamenti firmware gratuiti
• Accessori: target, adattatori di verifica, supporti, piastre di accoppiamento, cavi bleeder, loop di campo, pack batteria ad alta capacità
• Design: impugnatura ergonomica, bilanciamento ottimale, LED integrato sulla punta
