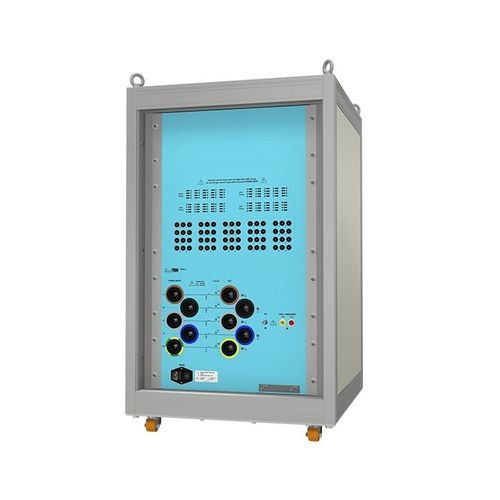

Rete di accoppiamento CDN CDN-A-6-200

Il nuovo CDN è completamente configurabile e dispone di un'incredibile gamma di opzioni per soddisfare le più recenti esigenze di test. È possibile eseguire test a impulsi EFT/Burst IEC 61000-4-4 fino a 6 kV, Surge secondo IEC 61000-4-5 fino a 6 kV e, in opzione, Ring wave secondo IEC 61000-4-12 fino a 6 kV. Il modello standard supporta tensioni EUT fino a 690 Vca (L-L), 500 Vcc e corrente fino a 200A. La capacità di tensione CC può essere aumentata fino a 1500 V. Il CDN viene fornito con un'indicazione di accoppiamento a LED multicolore, un adattatore di calibrazione per EFT incluso e un set completo di connettori per EUT e alimentazione. Il modello standard può essere completato con numerose opzioni. È possibile aggiungere in qualsiasi momento l'onda anulare, l'accoppiamento ANSI e l'aumento della tensione CC a 1000 Vdc o 1500 Vdc. Per facilitare i test secondo la più recente norma IEC 61000-4-5 Surge, la nuova linea CDN è dotata di commutazione di gamma opzionale per mantenere le forme d'onda in funzione della corrente dell'EUT. Quando si testano i convertitori DC-DC, nel circuito possono comparire delle oscillazioni. Ciò può essere evitato con un circuito diodo-resistenza, anch'esso disponibile come opzione. Vantaggi - Indicazione del percorso di accoppiamento a LED multicolore - Pronto per i test su veicoli elettrici e ferroviari - Accoppiamento ANSI per Surge e Ring wave - Cavi e/o connettori inclusi
