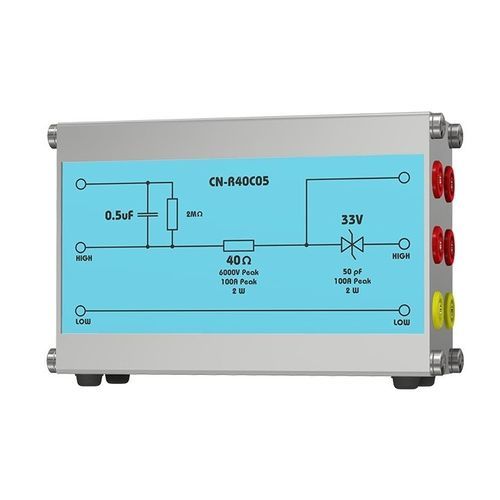

Rete di accoppiamento per applicazioni ferroviarie CN-R40C05

Le norme EN 50121-3-2 e EN 50121-4 Emissione e immunità degli apparati di segnalazione e telecomunicazione richiedono una prova di sovratensione con accoppiamento DIRETTO. Per soddisfare questo requisito è possibile utilizzare il CN-R40C05 insieme al CDN2000-06-32 e a un generatore di onde combinate (CWG). La norma EN 50121-4 per le porte di alimentazione CA specifica l'accoppiamento diretto con 12 ohm (10 ohm e 2 ohm nel generatore) e un condensatore di accoppiamento di 9 μF. Questo viene affrontato utilizzando un TRA3000 S e il CDN2000-06-32. La norma EN 50121-3-2 per le porte di alimentazione a batteria e CA specifica l'accoppiamento diretto con 42 ohm (40 ohm e 2 ohm nel generatore) e un condensatore di accoppiamento di 0,5 μF. Per questo è stato utilizzato un TRA3000 S e un CN-R40C05 più un CDN2000-06-32. Vantaggi - Utilizzo con un generatore di sovratensione IMU o TRA - Estende l'applicazione dei generatori IMU e TRA per le applicazioni ferroviarie
