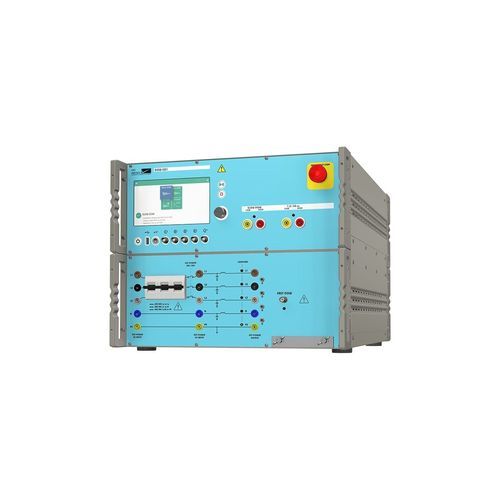

Generatore di onde oscillatorie smorzate (DOW) DOW-CG1

compattomultifunzione

Generatore compatto per il test delle onde oscillatorie smorzate. CDN trifase integrato per onde lente e veloci. Uscita di campo magnetico per bobine da 1 o 2 m. Può essere ampliato con impulsi di test di isolamento fino a 8 kV. Le apparecchiature elettroniche di misura e controllo della rete di distribuzione dell'energia possono essere soggette a disturbi ambientali causati da commutazioni o fulmini atmosferici. La commutazione delle sbarre provoca un flusso di energia tra i contatti che si sviluppa sui cavi collegati in un'onda oscillatoria. La frequenza di oscillazione è determinata dalle caratteristiche fisiche del cantiere di commutazione. I quadri isolati in aria generano frequenze inferiori rispetto ai componenti isolati in gas. Il DOW-CG1 è un generatore di test che può essere configurato per il test di tensione a onda lenta, a onda veloce, a impulsi o per qualsiasi combinazione di tutti e tre. Si tratta di una soluzione ottimale con funzionalità efficienti dal punto di vista dei costi per un ampio spettro di utenti. Il sistema, unico nel suo genere, comprende un accoppiatore trifase integrato da 32A per l'iniezione diretta di onde lente e veloci su linee di alimentazione CA o CC. Il DOW-CG1 è il primo tester di questo tipo a integrare un impulso 1,2/50 us 0,5J, richiesto anche per i test standard dei prodotti. La moderna interfaccia utente, con una chiara struttura di menu che include funzioni di aiuto grafico e contestuale, rende il funzionamento facile ed efficiente. Vantaggi - Onde lente 100 kHz e 1 MHz - Onde veloci 3 MHz, 10 MHz e 30 MHz - Include un impulso di isolamento da 0,5J / 500 Ohm (1,2/50) - Accoppiatore di linea dati esterno - Supporta il test del campo magnetico - Sincronizzazione dell'angolo di fase - Routine e impostazioni di test programmabili - Ideale per i requisiti standard di prodotto - Soluzione molto conveniente
