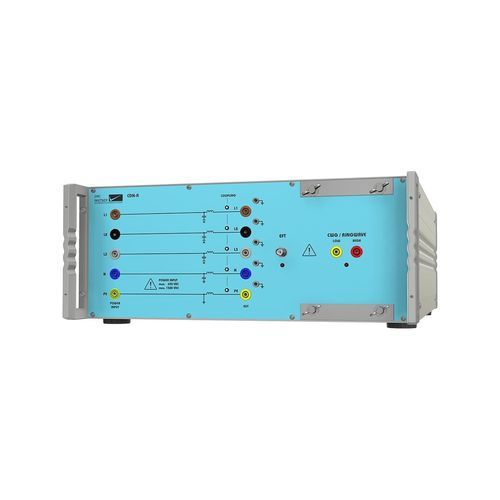

Rete di accoppiamento / disaccopppiamento CDN CDN-A-6-32

Il nuovo CDN è completamente configurabile ed è dotato di un'incredibile gamma di opzioni per soddisfare i più recenti requisiti di test. Il nuovo CDN è completamente configurabile e dispone di un'incredibile gamma di opzioni per soddisfare le più recenti esigenze di test. È possibile eseguire test a impulsi EFT/Burst IEC 61000-4-4 fino a 6 kV, Surge secondo IEC 61000-4-5 fino a 6 kV e, in opzione, Ring wave secondo IEC 61000-4-12 fino a 6 kV. Il modello standard supporta tensioni EUT fino a 690 Vca (L-L), 500 Vcc e corrente fino a 32A. La capacità di tensione CC può essere aumentata fino a 1500 V. Il CDN viene fornito con un'indicazione di accoppiamento a LED multicolore, un adattatore di calibrazione incluso per l'EFT e un set completo di connettori per l'EUT e l'alimentazione.Il modello standard può essere completato con molte opzioni. È possibile aggiungere in qualsiasi momento l'onda anulare, l'accoppiamento ANSI e l'aumento della tensione CC a 1000 Vdc o 1500 Vdc. Quando si testano i convertitori CC-CC, nel circuito possono comparire oscillazioni. Quando i convertitori DC-DC vengono testati, possono comparire oscillazioni nel circuito, che possono essere evitate con un circuito diodo-resistenza, anch'esso disponibile come opzione. I vostri vantaggi - Pronto per i test ferroviari - Tensione EUT fino a 1500 Vdc - Cavi e/o connettori inclusi - 1 CDN per 3 impulsi - Accoppiamento programmabile e automatico
