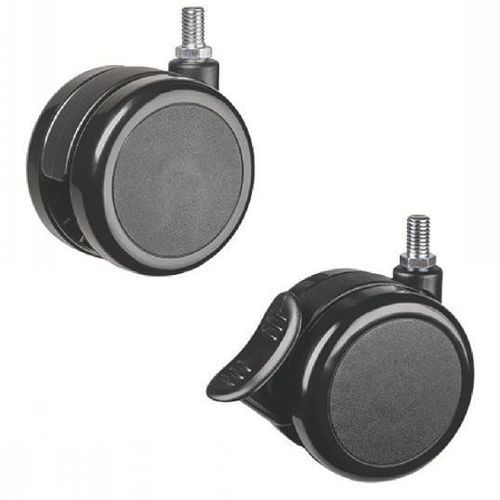

Ruota girevole 38-206 series

con perno filettatoper mobilecon freno

Definizione
Una ruota girevole è un componente meccanico composto da una ruota montata in una staffa, abbinata a un sistema di fissaggio (perno filettato) che ne consente il montaggio sotto un supporto. Permette la mobilità di attrezzature o carichi convertendo un movimento di traslazione nella rotazione della ruota, riducendo lo sforzo di spostamento.

Materiali

• Staffa: poliamide.
• Ruota: poliamide, durezza 75° Shore D.
• Mozzo: liscio.

Versione

• Metodo di fissaggio: perno filettato.
• Tipo: ruota girevole per mobili.
• Disponibile nelle versioni senza freno e con freno.

Gamma dimensionale e capacità
Diametro ruota (d1): 75 mm. Larghezza battistrada (l2): 8 mm. Portata: 50 kg. Temperatura di esercizio: -10 °C a +40 °C.

Esempi d'ordine / Varianti

• 38-2061-75 — Senza freno.
• 38-2062-75 — Con freno.

Documenti disponibili (elenco)

• Ruote e rotelle - Scheda tecnica (PDF)
• Serie 38: Ruote e rotelle (PDF)
• Serie 38: Specifiche tecniche (PDF)

Utilizzo
- Impiego: ruote per mobili (mobilità di mobili e piccole attrezzature).

Caratteristiche tecniche

• Modello / serie: 38-206
• Diametro ruota (d1): 75 mm
• Diametro interno / foro (d2): 10 mm
• Altezza totale (h1): 88 mm
• Lunghezza perno / l1: 62 mm
• Larghezza battistrada (l2): 8 mm
• Larghezza totale ruota (l3): 54 mm
• Lunghezza utile (l4): 15 mm
• Lunghezza opzionale (l5): - o 25 mm a seconda della versione
• Capacità di carico: 50 kg
• Materiali: staffa e ruota in poliamide, mozzo liscio
• Fissaggio: perno filettato
• Versioni disponibili: Senza freno, Con freno
• Intervallo di temperatura d'esercizio: -10 °C a +40 °C
